MACHINES AUTOMATISÉES DE TRAITEMENT DES POUTRES ET PROFILS POUR LA CONSTRUCTION MÉTALLIQUE

Vous cherchez à optimiser et à maximiser l’efficacité de vos opérations de traitement des poutres ?

Voortman propose une gamme complète de machines CNC pour le perçage, le fraisage, le sciage, la découpe plasma robotisée et la découpe laser. Que vous travailliez des poutres en H, des poutres en I, des tuyaux ou divers profils, Voortman offre une flexibilité et une automatisation inégalées. Des lignes compactes de perçage-sciage aux systèmes MSI entièrement intégrés, les machines Voortman sont conçues pour offrir vitesse, précision et fiabilité.

DEMANDER PLUS D'INFORMATIONS ‎‏‏‎ ‎‏‏‎ ‎‏‏‎ DÉCOUVRIR LES MACHINES

MACHINES DE DÉCOUPE PLASMA ROBOTISÉE POUR POUTRES

FLEXIBLE ET RENTABLE POUR LES FORMES COMPLEXES

La découpe plasma robotisée, alimentée par un logiciel intelligent et une compensation automatique d’angle, est une solution compacte et rentable pour le traitement de formes en acier complexes.

• Découpe des trous de boulons, des fentes, des biseaux et des marquages en un seul passage
• Gère des géométries variées et des matériaux de moyenne épaisseur
• Réduit les temps d’arrêt liés aux changements d’outils pour des tailles de trous différentes
• Offre une liberté géométrique totale avec des machines comme la V807
• Fournit un retour sur investissement rapide

Cependant, pour les très petits trous dont le diamètre est inférieur à l’épaisseur du matériau, la qualité de coupe peut diminuer, et les zones affectées par la chaleur peuvent nécessiter une retouche.

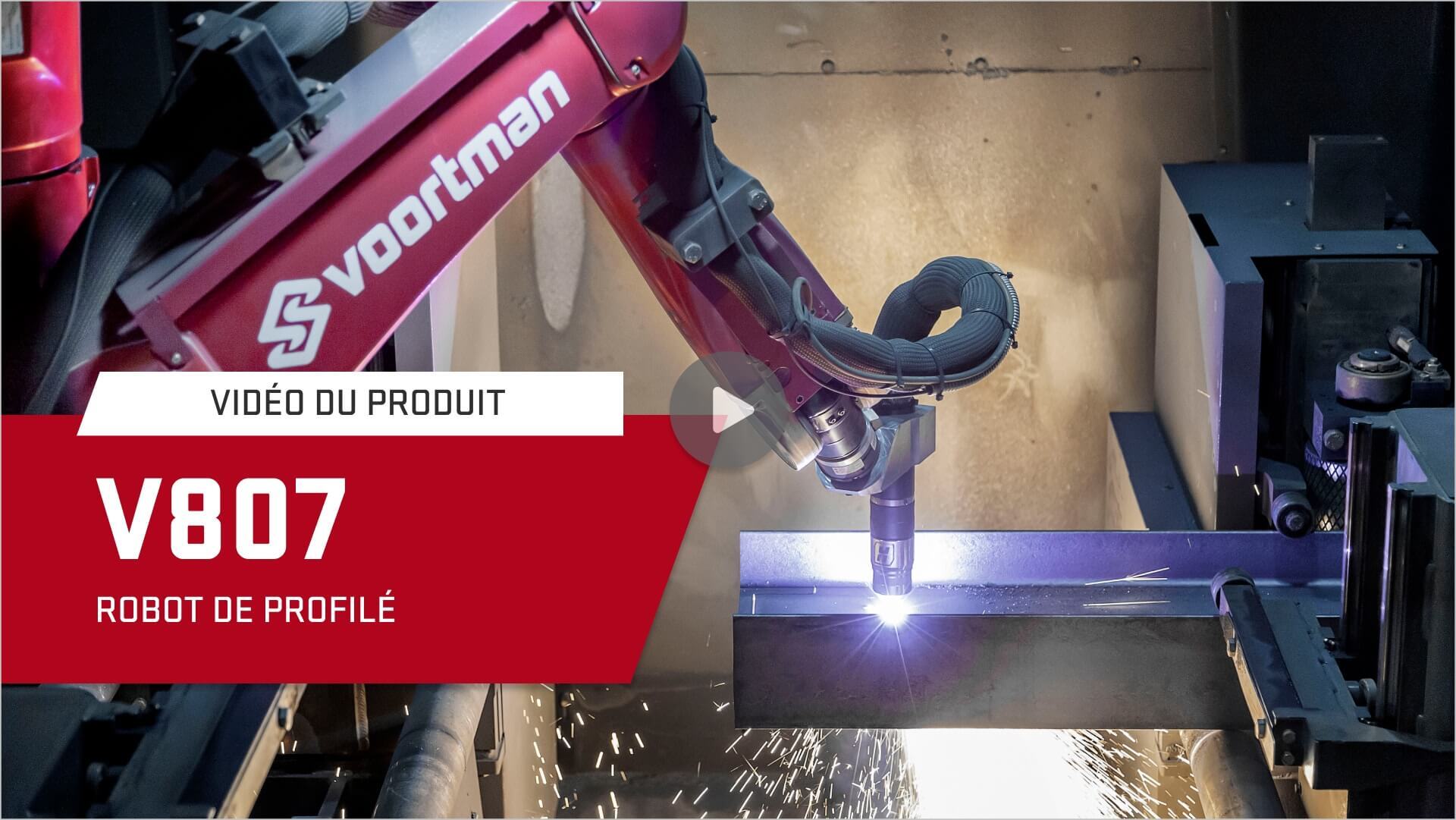

VOORTMAN V807

La Voortman V807 combine plusieurs processus dans une seule machine compacte. Elle remplace le perçage, le fraisage, le sciage et le marquage par la découpe plasma robotisée. Aucune programmation manuelle requise — il suffit d’importer les fichiers DSTV. Idéale pour les fabricants recherchant flexibilité et rapidité dans une seule machine.

• Type: Machine de découpe plasma robotisée
• Matériau: Profils en acier structurel jusqu’à 1 140 mm
• Capacités de traitement: Trous de boulons, évidements, fentes, préparations de soudure, encoches, coupes en biseau, marquage de tracé
• Automatisation: Entièrement automatisée
• Caractéristiques: Bras robotique avec liberté géométrique totale, logiciels VACAM et LogicSteel

DEMANDER UN PRIX

MACHINES DE TRAITEMENT LASER ENTIÈREMENT AUTOMATISÉES

PRÉCISION DE HAUT NIVEAU POUR LES PROFILS FINS À MOYENS

La découpe laser offre une précision haut de gamme pour les tuyaux et profils à paroi mince ou moyenne, idéale pour l’acier architectural et la fabrication haut de gamme.

• Précision ±0,1 mm avec des bords propres et sans bavure
• Aucune usure d’outil ni conicité — qualité constante
• Matériau résiduel minimal, jusqu’à seulement 5 mm
• Laser à fibre avec centrage automatique et mandrins multiples
• La V845 traite des profils ronds, carrés et H/I jusqu’à Ø500 mm avec un positionnement à grande vitesse

Bien que les systèmes laser offrent une précision exceptionnelle, ils nécessitent un investissement plus important et sont moins efficaces pour les matériaux très épais.

VOORTMAN V845

La V845 offre une précision de coupe de ±0,1 mm avec centrage automatique et force de serrage réglable. Elle traite jusqu’à 2,4 tonnes et prend en charge un positionnement à grande vitesse (45 m/min). Avec un matériau résiduel minimal (5 mm) et une rotation infinie des mandrins, elle maximise l’utilisation du matériau et la productivité. Idéale pour la découpe laser de tuyaux et de profils lourds avec un minimum de retouches.

• Type: Machine de découpe laser pour tuyaux et profils lourds
• Matériau: Tuyaux ronds, tuyaux carrés, poutres H/I
• Domaine de traitement: Largeur jusqu’à 350 mm
• Capacités de traitement: Découpe laser, coupe en biseau, traitement arrière, centrage automatique, post-traitement minimal
• Automatisation: Entièrement automatisée
• Caractéristiques: 3 mandrins rotatifs, rotation infinie, logiciel VACAM, imbrication avancée, système de chargement semi-automatique

DEMANDER UN PRIX

MACHINES DE PERÇAGE DE POUTRES

PRÉCISION ET RAPIDITÉ POUR LES PETITS ET GROS PROFILS

Le perçage au carbure est la méthode privilégiée pour les trous de haute précision dans des matériaux épais, en particulier lorsque des tolérances strictes et une finition propre sont requises.

• Plus rapide que la découpe plasma pour les petits trous (ex. 14–22 mm dans de l’acier de 12 mm d’épaisseur)
• Qualité supérieure lorsque le diamètre du trou est inférieur à l’épaisseur du matériau
• Conicité minimale et aucune zone affectée par la chaleur
• Idéales pour les profils prêts à être assemblés avec des tolérances serrées
• Des machines telles que les V623, V630, V631 et V633 offrent un perçage à grande vitesse avec jusqu’à 14 changeurs d’outils et des broches à 5 000 tr/min

Bien que le perçage au carbure excelle en précision, il est plus lent lorsqu’un grand nombre de diamètres différents est requis et moins adapté aux formes complexes comme les évidements ou les coupes en biseau.

VOORTMAN V623

La V623 est la machine la plus autonome de Voortman. Elle est équipée d’un chariot à pince pour le chargement automatique des profils et du logiciel VACAM pour une visibilité complète des zones et tampons. Conçue pour une production continue avec un minimum d’intervention de l’opérateur, elle est parfaite pour les environnements à production variée et à faible volume.

• Type: Machine autonome de perçage, fraisage et sciage
• Matériau: Poutres H, poutres I, profils en U, barres plates, tuyaux rectangulaires, tuyaux carrés, cornières, profils en T
• Domaine de traitement: Largeur jusqu’à 300 mm
• Capacités de traitement: Perçage, fraisage, sciage, marquage, taraudage, fraisage conique
• Automatisation: Entièrement automatisée
• Caractéristiques: Chariot à pince, logiciel VACAM, fonctionnement totalement sans surveillance

DEMANDER UN PRIX

VOORTMAN V630

La V630 offre un usinage simultané sur trois axes avec des changeurs d’outils automatiques. Elle effectue le perçage des âmes et des semelles en un seul passage, réduisant ainsi la main-d’œuvre et augmentant le débit. Idéale pour les configurations compactes et la production à grande vitesse.

Type: Machine CNC de perçage et de fraisage de poutres
Matériau: Poutres I/H, canaux, tuyaux, barres plates, cornières
Domaine de traitement: Largeur jusqu’à 1 140 mm
Capacités de traitement: Perçage, fraisage, taraudage, fraisage conique, marquage de tracé et de point central
Automatisation: 3 broches, 3 changeurs d’outils à 6 stations, logiciel VACAM

DEMANDER PLUS D'INFORMATIONS

VOORTMAN V631

La V631 offre le fraisage le plus rapide du marché, avec 4 500 tr/min et un taux d’enlèvement de 290 cm³/min. Chaque broche prend en charge 8 outils pour une automatisation complète. Idéale pour les fabricants à haut volume nécessitant vitesse et précision.

Type: Machine CNC de perçage et de fraisage de poutres
Matériau: Profils en acier structurel
Domaine de traitement: Largeur jusqu’à 1 250 mm
Capacités de traitement: Perçage, fraisage, fraisage conique, taraudage, marquage de tracé, préparations de soudure
Automatisation: 3 broches, 3 changeurs d’outils à 8 stations, logiciel VACAM

DEMANDER PLUS D'INFORMATIONS

VOORTMAN V633

La V633 est la plus rapide de l’industrie pour l’usinage multi-faces. Avec ses sous-axes entraînés par servo et ses 5 000 tr/min, elle offre un débit inégalé. Idéale pour les lignes de production d’acier automatisées à grande échelle.

Type: Machine CNC de perçage et de fraisage de poutres
Matériau: Profils en acier structurel, y compris les petits profils
Domaine de traitement: Largeur jusqu’à 1 140 mm
Capacités de traitement: Perçage simultané, fraisage, taraudage, marquage de tracé, préparations de soudure
Automatisation: 3 broches, 3 changeurs d’outils à 14 stations, 4 sous-axes, logiciel VACAM

DEMANDER PLUS D'INFORMATIONS
