Voortman V807

Découpe Jay Allan

Découpe des passages techniques

Marquage des traits de constructions sur les 4 faces

Découpe des ailes des profilés

Découpe de chanfrein en K

Découpe des connexions pour platines

Découpe de marche d’escalier

Découpe des profiles en T

Découpe angulaire des tubes

Découpe des chanfreins pour préparation de soudage

Découpe des trous et trous oblongs

Aucune programmation n’est nécessaire grâce à notre interface facile à utiliser

Importez facilement des fichiers DSTV et DSTV+, produisez des produits par lots sans aucune connaissance en programmation. Modifiez les importations ou créez de nouveaux produits à partir de zéro avec VACAM et VACAD Editor. Grâce à l’interface entièrement visuelle, aucune programmation n’est requise ici non plus. Des assistants de création pratiques aident à créer des coupes avancées telles que des avant-trous, des enlèvements d’ailes et des coupes de rainurage. Vous pouvez même revoir votre produit en 3D en temps réel pour éviter les erreurs imprévues.

Propositions d’ampérage calculées et changements d’outils rapides

Lors du démarrage de la procédure de coupe, VACAM analyse l’ampérage qui fournit la meilleure qualité de coupe pour tous les types de coupes du produit. En calculant un ampérage moyen, le nombre de True-Holes est déterminant pour la proposition finale. Avec Hypertherm EasyConnect, les changements d’outils sont facilités. L’étalonnage automatique des outils est l’étape suivante. Grâce à cet étalonnage, les paramètres du logiciel sont à nouveau alignés sur les valeurs physiques et la qualité de la coupe est garantie.

Divisez plusieurs produits en une seule coupe

Pour tirer le meilleur parti de votre production et minimiser les opérations logistiques, il est important de combiner vos produits par lots. Les fonctions intelligentes de VACAM vous aident à constituer rapidement et facilement les lots les plus efficaces. Parmi celles-ci figure notre fonction « Common Cut ». Dans un lot complet de produits, plusieurs produits sont divisés en une seule coupe, ce qui vous permet de gagner du temps dans le traitement de vos lots. Pendant la découpe plasma, la position de la torche est légèrement compensée pour diviser également la dépouille naturelle entre les deux produits.

Pour une trajectoire de coupe parfaite

Lorsque la fonction de poche de dégagement est activée, le robot regarde en avant dans le processus de coupe pour optimiser la trajectoire de coupe et éliminer les blocages. En particulier pour les coupes à ensellement dans les profils h ou i, le chalumeau peut être bloqué par les ailes. Grâce à la fonction de poche de dégagement, le robot élimine les restes de matériau susceptibles de provoquer une collision et ouvre la voie à une coupe parfaite.

Sortie des profils courts et lourds liés ensemble

Lorsque vous traitez des profils lourds dans des longueurs plus courtes, vous pouvez tirer parti de notre fonction de liage. Là où l’on s’attendrait à un temps d’arrêt important en entrant plusieurs fois dans la machine pour retirer les produits lourds, la fonction de liage garantit que tous les produits finis sont automatiquement retirés dans leur ensemble. Votre opérateur décharge un seul profilé et sépare les produits finis les uns des autres à l’endroit de son choix, ce qui minimise les opérations logistiques.

Élimination des réglages manuels

Lorsque vous coupez des profilés en H, vous devez tenir compte des rayons et des différentes épaisseurs de profilés. Lors de la découpe, des compensations en temps réel doivent être effectuées pour ces différences. Les compensations manuelles ne sont pas acceptables, et c’est pourquoi nous avons automatisé ce processus dans la fonction de compensation de vitesse. Après tout, VACAM connaît chaque détail des profils traités. Combiné à nos paramètres de coupe connus, cela constitue une garantie de qualité continue.

Chaque trou est un trou de qualité

Pour accélérer et simplifier le processus de coupe, nous avons étendu la gamme Truehole bien connue d’Hypertherm. Lors du traitement d’épaisseurs multiples, les changements de gaz chronophages sont éliminés et les transitions entre les trous à l’intérieur ou à l’extérieur de la plage d’origine sont coupées plus progressivement.

Coupe à ensellement sans collision

Sur la base de paramètres issus de notre propre expérience de la coupe, VACAM est capable de calculer l’angle de coupe le plus optimal lors de la réalisation de coupes à ensellement. Le calcul automatique de l’angle permet à la torche de s’approcher au plus près de l’aile pendant la coupe sans risque de collision ou d’endommagement de l’aile.

Seule la qualité demeure

Une petite fonctionnalité, mais très efficace, est le perçage automatique dans les déchets. Au début d’une nouvelle trajectoire de coupe, le perçage du matériau est malheureusement nécessaire et ne contribue pas à une qualité contrôlable. En positionnant les processus de perçage dans les parties inutilisées de vos profils et en créant une introduction au parcours de coupe proprement dit, les produits finis bénéficient de coupes contrôlées de haute qualité. Un autre avantage est que le laitier adhère également aux déchets, ce qui permet de réduire considérablement le temps de nettoyage et d’accélérer le débit de vos produits finis.

Une qualité irréprochable

Sans démontage nécessaire, le robot fonctionne, sitôt déballé (conteneur), de façon irréprochable exactement selon les tests de qualité effectués lors de l’assemblage. La machine est sortie du conteneur dans son ensemble et placée en position. Il ne reste plus qu’à étalonner automatiquement le robot et les outils et à alimenter le matériel pour commencer à produire.

La qualité comme objectif commun

Comment pouvons-nous garantir un temps de fonctionnement maximal si nous ne pouvons pas compter sur les composants de nos machines ? Nous visons la durabilité et la continuité dans l’utilisation de nos machines et cela n’est possible qu’avec les bons partenaires qui, tout comme nous, attachent une grande importance à la qualité. Des composants choisis avec soin et assemblés de manière experte par nos professionnels. C’est notre principe fondamental pour vous assurer un temps de fonctionnement maximal.

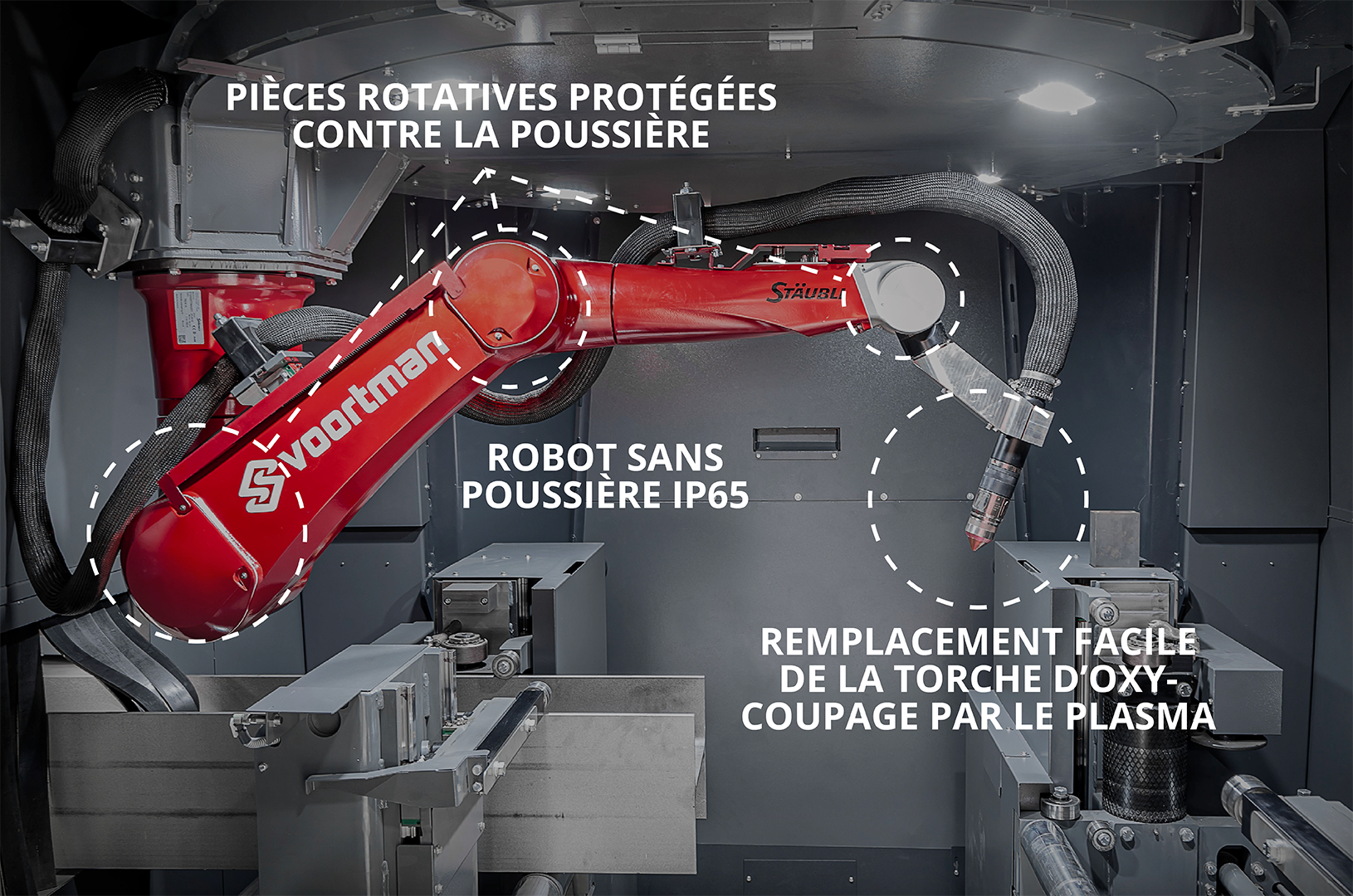

Plus de flexibilité en seulement 7 minutes

En plus d’une production plus importante, nous trouvons également important d’offrir une certaine flexibilité dans votre production. Outre la découpe de profils plus épais, vous pouvez également utiliser l’oxycoupage pour des coupes avancées. Grâce à sa forme étroite, une torche d’oxycoupage peut s’approcher beaucoup plus près de l’aile d’un profilé en H ou en I. On pense souvent que passer du plasma à l’oxycoupage prend du temps et n’est donc pas efficace. Notre V807 est entièrement préparé pour la découpe plasma et la découpe par oxycoupage, ne nécessitant que 7 minutes pour un changement manuel.

Livraison et installation rapides

Grâce à une conception nouvelle et intelligente, le V807 a un encombrement considérablement réduit, ce qui présente de nombreux avantages. Le robot de découpe est entièrement construit et testé dans notre atelier. Grâce à sa taille, il peut être placé dans un conteneur dans son intégralité sans démontage indispensable. La fabrication rapide et le stock disponible aux États-Unis garantissent des délais de livraison et d’installation très rapides et efficaces.

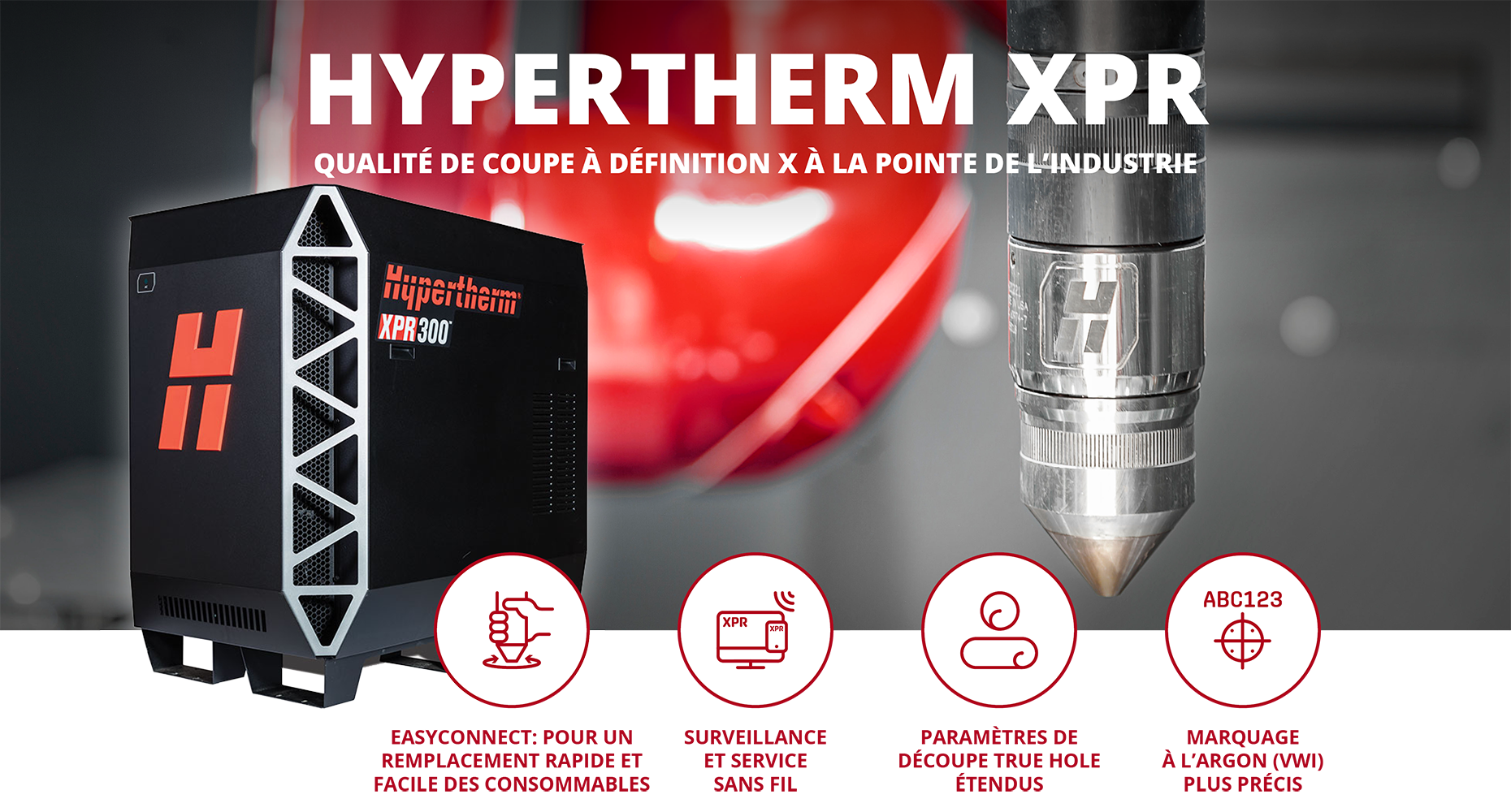

Réduire le temps de post-traitement

La technologie de coupe de pointe Hypertherm, combinée aux optimisations du logiciel Voortman, garantit la meilleure qualité de coupe possible. Ce n’est pas seulement bénéfique pour vos produits finis, mais aussi très bénéfique pour un débit rapide. Avec cette qualité de coupe, le post-traitement des produits est considérablement plus facile et plus rapide. La quantité de laitier est réduite au minimum. En outre, il adhère beaucoup moins au matériau. Votre produit est prêt à être soudé avec seulement quelques actions manuelles.

La solution la plus compacte du marché

Très haut rendement avec peu d’espace utilisé dans votre atelier. C’était notre idée initiale lors de la conception de cette machine. Et c’est comme ça que ça s’est passé. En intégrant toutes les commandes et le système de mesure complet dans la machine, la solution V807 est la plus compacte du marché !

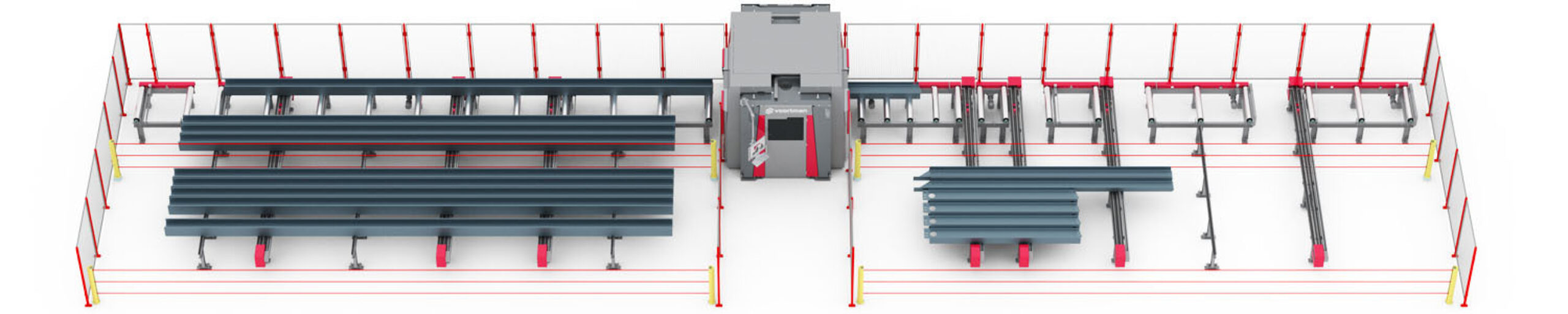

Le débit le plus élevé possible

Le V807 est livré avec nos systèmes de manutention développés et produits en interne. Des convoyeurs à rouleaux rapides et des ripeurs bidirectionnels assurent une entrée et une sortie entièrement automatisées à une vitesse maximale de 200 pieds par minute. Le système de commande VACAM assure la gestion du tampon et l’alimentation précoce, ce qui permet de positionner les profilés toujours près de la ligne de référence, voire devant la machine, afin de maintenir un débit aussi élevé que possible. Grâce aux processus entièrement automatisés de la machine et à la manutention contrôlée par logiciel, vos opérateurs se concentrent principalement sur le chargement et le déchargement des matériaux.

Produire à l’intérieur et à l’extérieur

En fonction de vos besoins de capacité, le V807 peut être utilisée à la fois comme une machine autonome et en combinaison avec d’autres machines. Grâce à sa construction dynamique, vous pouvez facilement mettre en œuvre cette machine dans toutes les situations imaginables. Avec le système de mesure entièrement intégré, il s’agit littéralement d’une boîte complète qui doit être mise en place. Voulez-vous placer la machine à l’extérieur ? Comme tout est intégré dans l’enveloppe fermée, c’est parfaitement réalisable. Que vous vouliez diviser les processus ou que vous souhaitiez une solution tout-en-un, le V807 vise toujours le rendement le plus élevé.

Mise en œuvre facile dans les lignes existantes

Un seul clic de souris est nécessaire pour changer la direction de travail. Le matériel de notre V807 est conçu dans les deux sens avec notre logiciel de contrôle pour gérer les paramètres. Cela permet une mise en œuvre très souple. Avec la solution intégrée « tout-en-un », le système de mesure de l’alimentation des rouleaux est également intégré dans le boîtier. Pas besoin de chariots ou de systèmes de mesure supplémentaires. Le V807 peut donc être placé entre des convoyeurs à rouleaux existants sans effort supplémentaire.
