V845

INTRODUZIONE

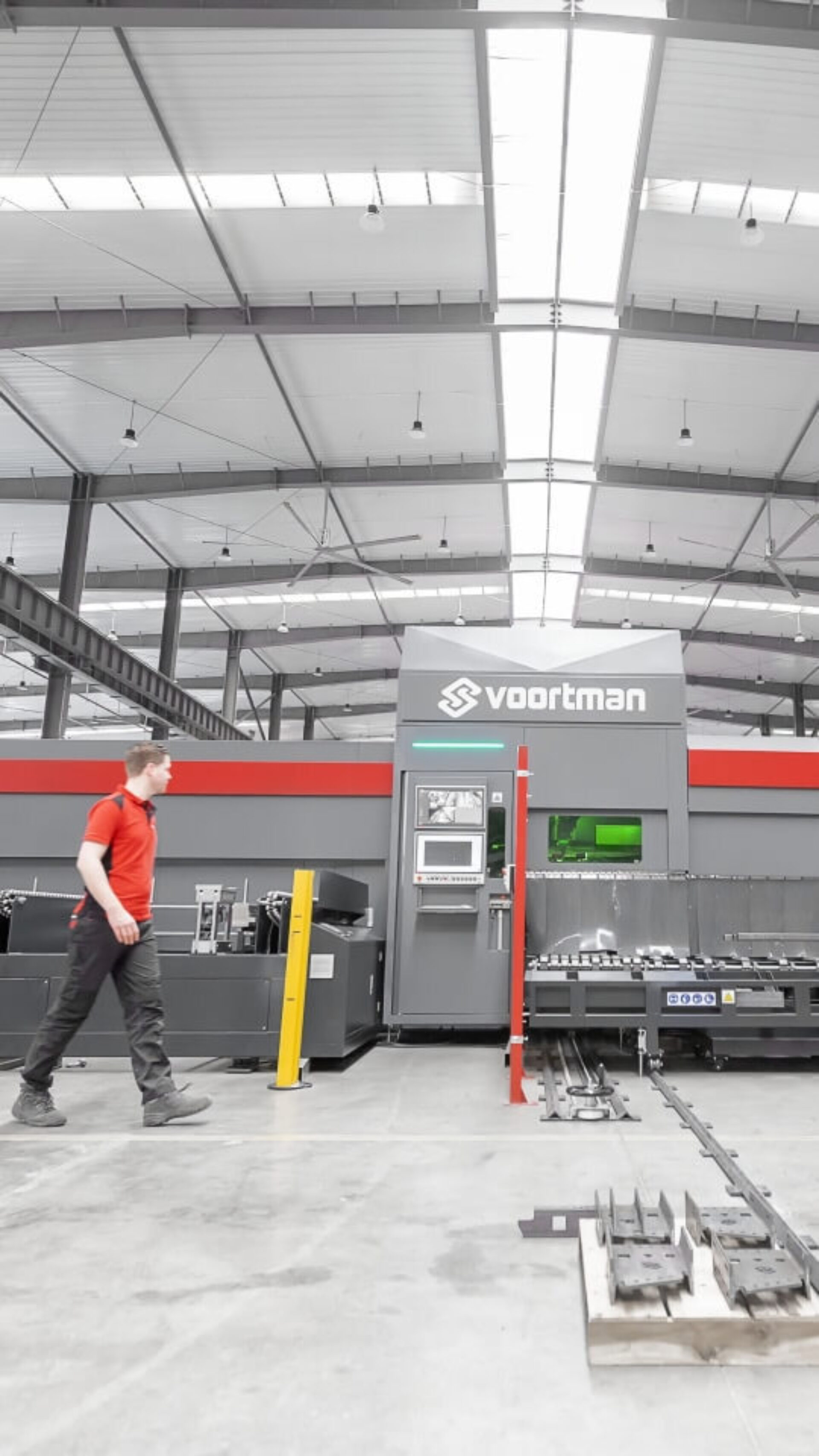

La Voortman V845 è una macchina per il taglio laser di tubi e profili di media-grande dimensione. È progettata per il taglio di tubi tondi, tubi quadri e travi H/I con una capacità di peso massima di 2,4 tonnellate. La zona di carico è provvista di un mandrino con tutta la forza necessaria per il serraggio dei profili gestibili dal macchinario e per garantire il centraggio del profilo. Può anche regolare la forza di serraggio per i profili più piccoli e sottili per evitare di danneggiare i profili, mantenendo comunque elevata accuratezza e precisione.

SERRAGGIO E TAGLIO

DI PRECISIONE

PRODOTTI PRONTI

DOPO IL TAGLIO

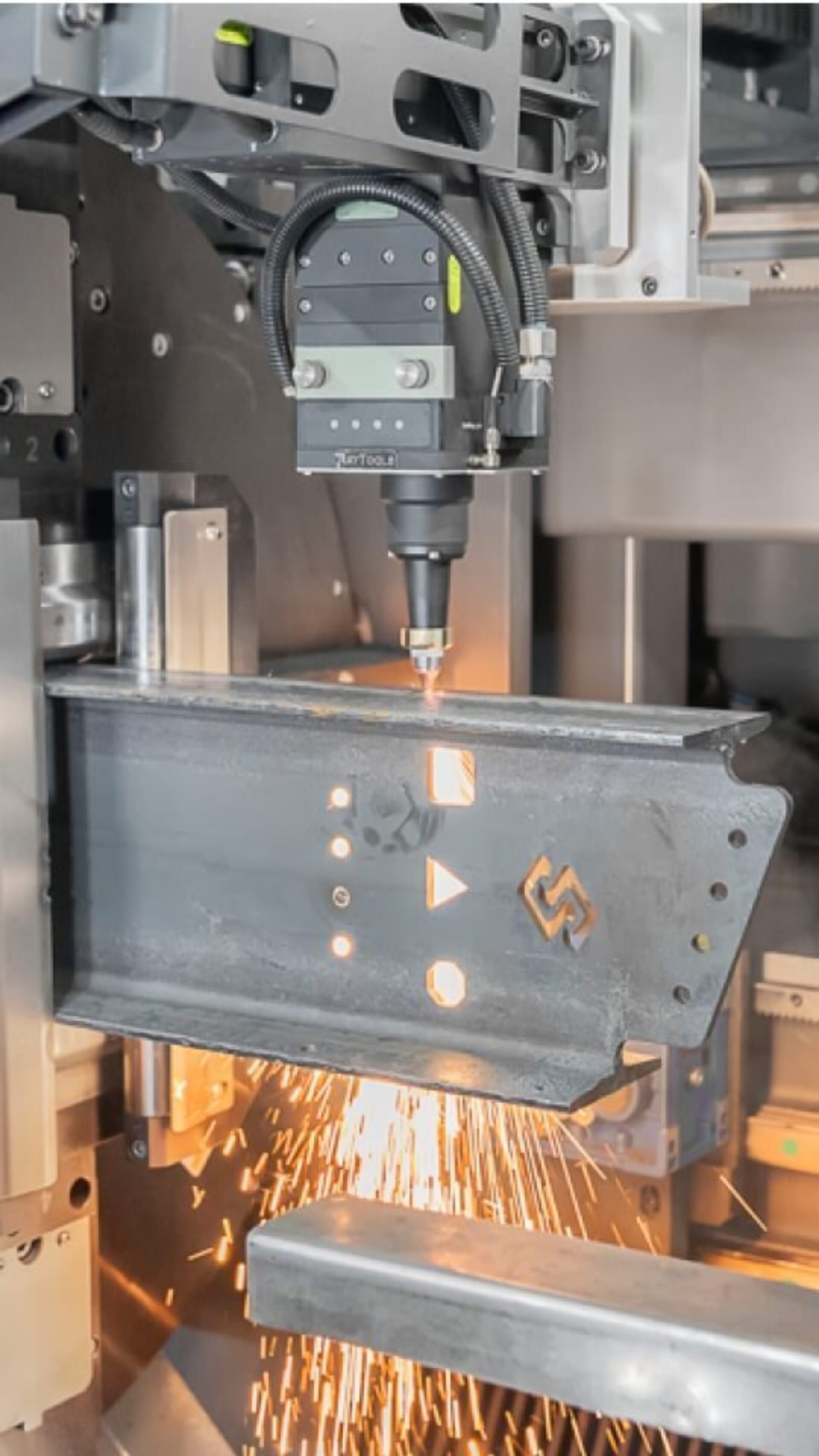

LAVORAZIONE

DEI PROFILI H/I

USO INTUITIVO

DEI MANDRINI

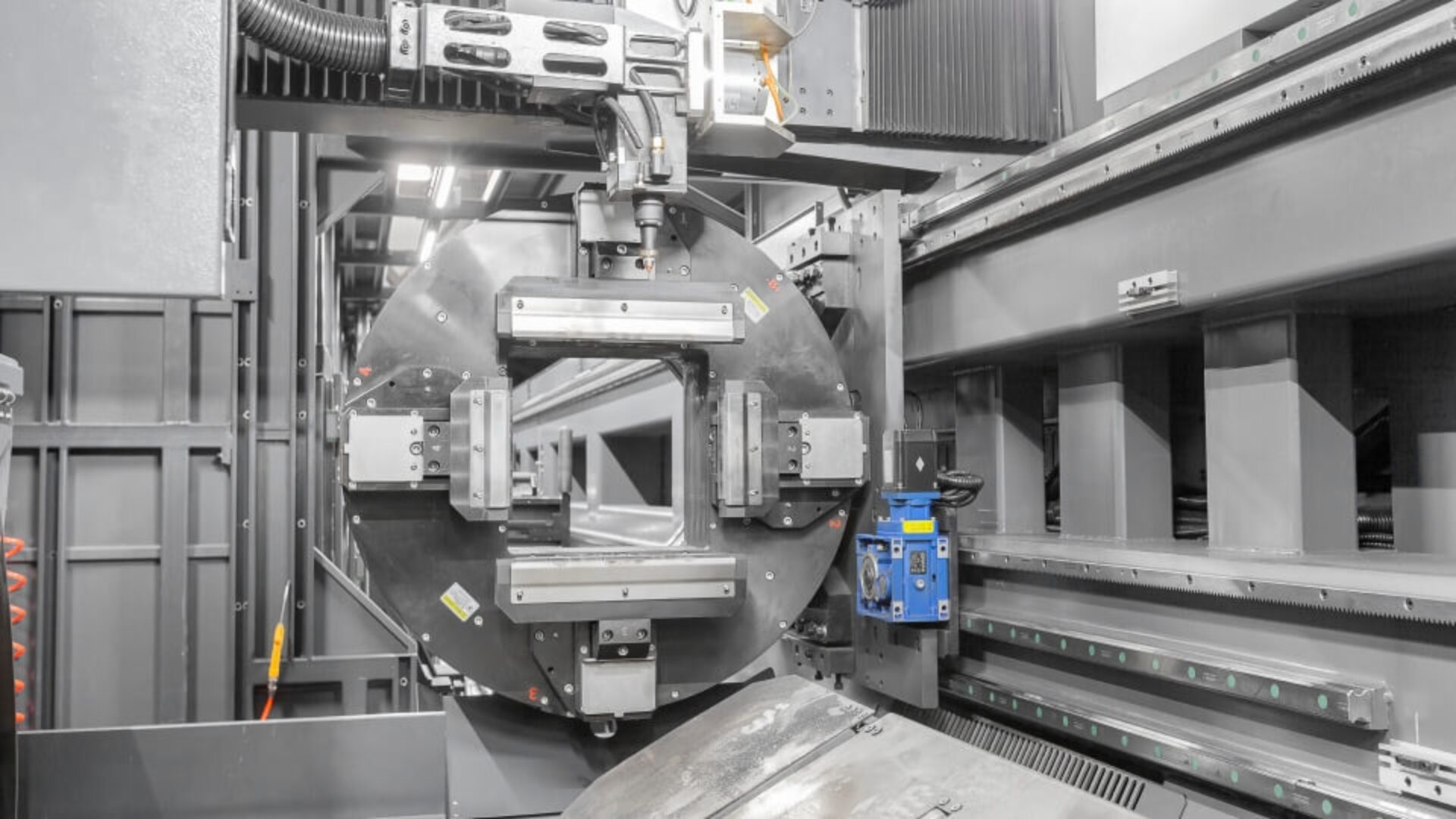

Nella prima fase, il prodotto viene bloccato dal primo e dal secondo mandrino. Per il materiale finale, il terzo mandrino serra il lato destro e la testa di taglio viene posizionata mentre il secondo mandrino si sposta per tagliare il lato sinistro dell'ultimo tubo. Successivamente, il terzo mandrino estrae il materiale, ottenendo una lavorazione a zero sfrido. Il taglio ottimizzato con due mandrini garantisce la stabilità, mentre il terzo mandrino interviene per i prodotti più lunghi per migliorare la precisione, la stabilità e l'accuratezza nella lavorazione dei tubi. Il modello V845 con il campo di lavoro più ampio è dotato di un quarto mandrino aggiuntivo per una maggiore stabilità con i profili più pesanti.

ELEVATA

RIPETIBILITÀ

L'elevata ripetibilità è garantita da una precisione di taglio di ±0,1 mm, che assicura che ogni taglio soddisfi le vostre esatte specifiche. Questo livello di precisione si traduce in una qualità costante in tutti i progetti, riducendo gli scarti e la necessità di rilavorazioni. Affidandovi all'accuratezza della V845, potrete migliorare la vostra efficienza produttiva e consegnare con fiducia prodotti lavorati che soddisfino sempre le aspettative dei vostri clienti.

CENTRAGGIO AUTOMATICO

La V845 è dotata di un avanzato sistema di centraggio e serraggio automatico che garantisce un supporto preciso per vari profili. Grazie al design del mandrino pneumatico, raggiunge una precisione circolare di ±0,1 mm. Questo sistema riduce al minimo i tempi di impostazione per il passaggio tra diversi diametri di tubo e profili aperti, rendendo la V845 la scelta perfetta per una lavorazione efficiente di tubi e profili.

FORZA DI SERRAGGIO REGOLABILE

Scopri la flessibilità della V845, dotata di una forza di serraggio regolabile ideale per gestire profili più piccoli e sottili. Questo design innovativo sostiene in modo sicuro i materiali delicati senza deformarli o danneggiarli, garantendo una qualità impeccabile. Adattando automaticamente la forza di serraggio in base alle dimensioni e allo spessore di ogni profilo, puoi ottenere tagli stabili e precisi anche con tubi e profili leggeri o fragili.

45 M/MIN DI POSIZIONAMENTO

AD ALTA VELOCITÀ

Aumentate la vostra produttività con una lavorazione ad alta velocità, fino a 45 m/min. Questa capacità accelera la lavorazione dei profili, riducendo significativamente i tempi di ciclo e aumentando la produttività. Anche a questa velocità, la macchina mantiene un allineamento e un'accuratezza di taglio precisi, garantendo una qualità di taglio costante.

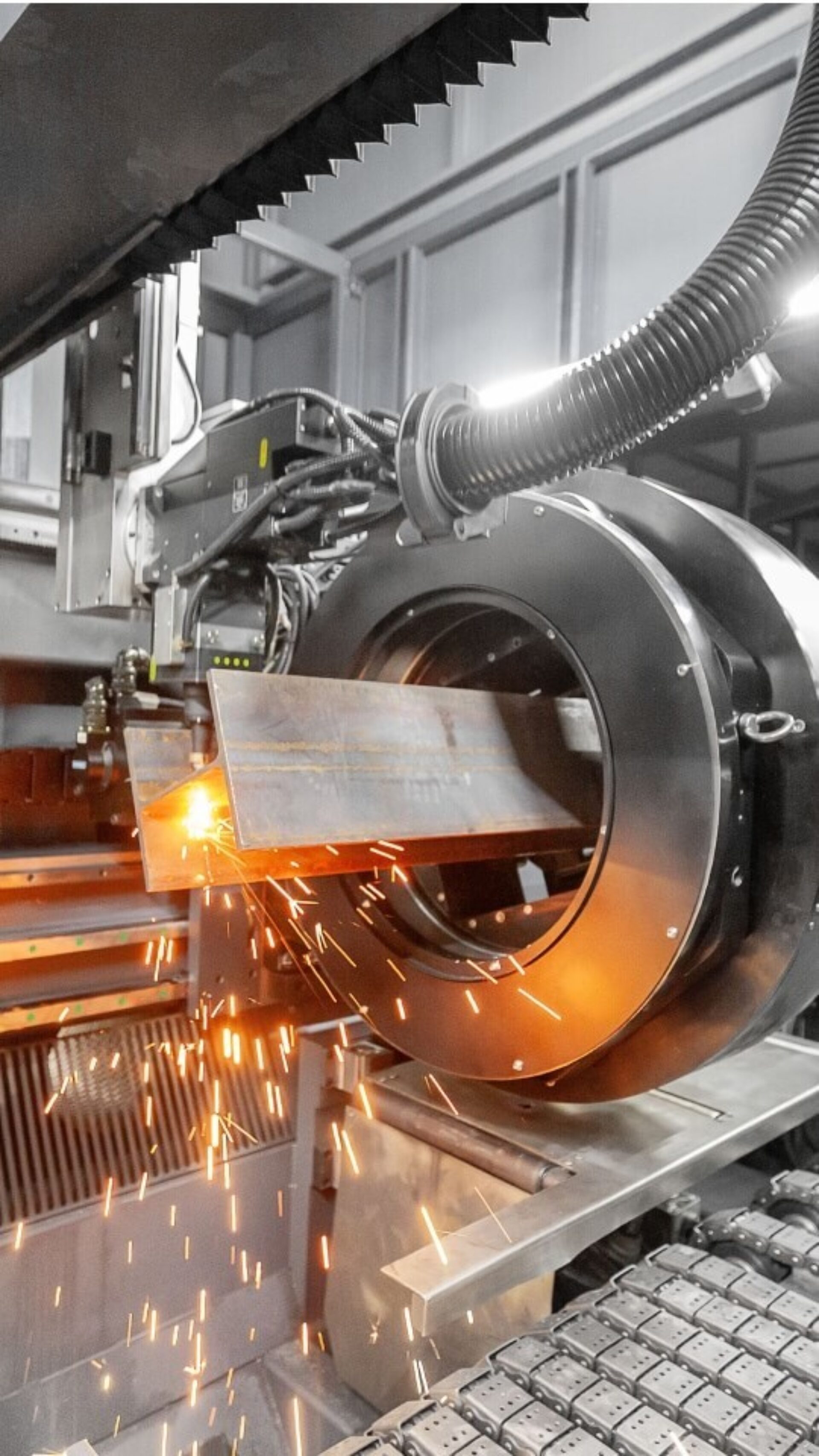

LAVORAZIONI A ZERO SFRIDO

La lavorazione e il taglio dei profili da entrambe le estremità sono tra le funzionalità chiave del sistema di mandrini avanzato. Questa capacità innovativa permette di gestire e tagliare il materiale in modo efficiente da entrambi i lati, massimizzando produttività e versatilità. Grazie a una presa sempre sicura sul profilo, la macchina garantisce tagli precisi anche quando opera sul lato posteriore.

MOVIMENTAZIONE

EFFICIENTE DEI MATERIALI

La V845 è progettata per gestire gli avanzi di materiale in modo semplice ed efficiente grazie al suo sistema di mandrini avanzato. Al termine del taglio, l’ultimo mandrino entra automaticamente in azione, bloccando con sicurezza il pezzo rimanente e garantendone il posizionamento preciso per l’operazione successiva. Questa funzione intelligente riduce al minimo gli scarti e consente di lavorare anche i resti più piccoli, massimizzando l’utilizzo del materiale senza rinunciare alla precisione. Con la V845 puoi aumentare la produttività, ridurre i costi operativi e ottenere una qualità di taglio sempre eccellente.

TESTE DI TAGLIO

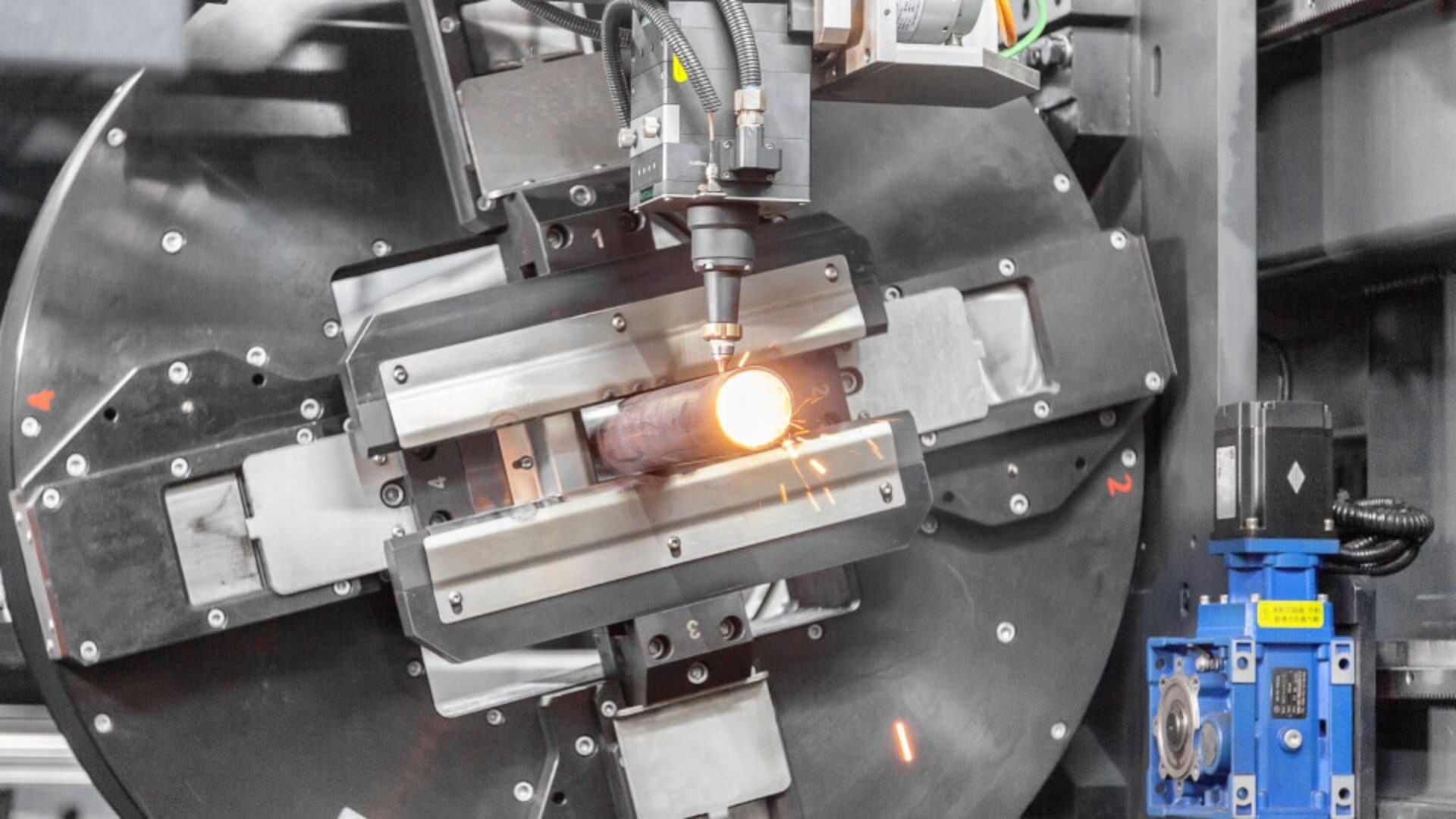

Godetevi l’eccezionale precisione ed efficienza della testa di taglio, che garantisce tagli più puliti con minima conicità, riducendo rilavorazioni e scarti di materiale. Funzioni avanzate, come il controllo della temperatura e della lunghezza focale, mantengono condizioni di taglio ottimali ed evitano il surriscaldamento. La messa a fuoco automatica e la testa di taglio si adattano facilmente a diversi materiali, mentre la potenza può essere configurata in base alle vostre esigenze.

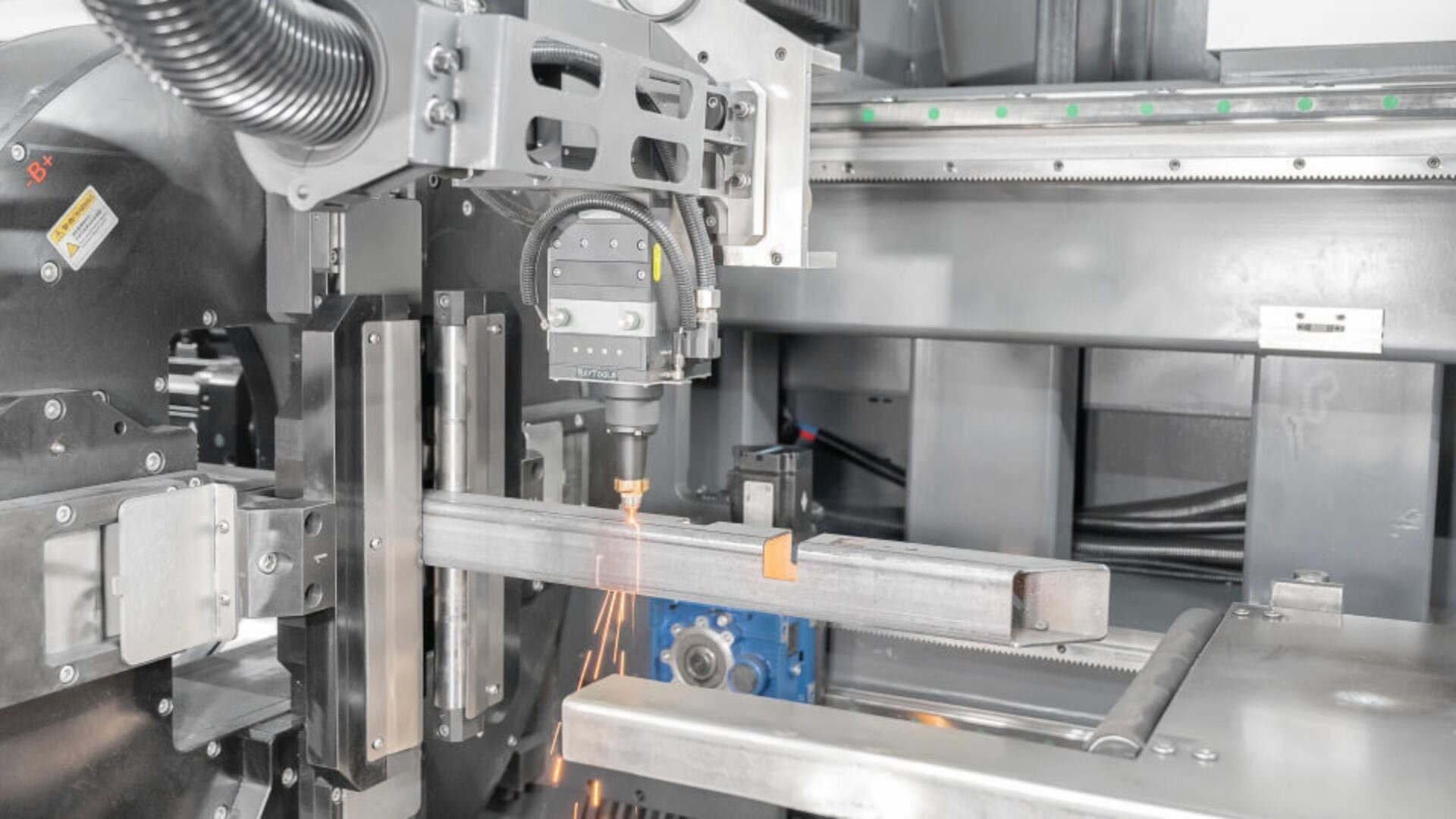

PRODOTTI PRONTI

MINIMA POST-ELABORAZIONE

POST-ELABORAZIONE

MINIMA

Il V845 consente di risparmiare tempo e denaro e non richiede alcuna post-elaborazione. A differenza dei metodi tradizionali di taglio al plasma, che spesso lasciano scorie residue, la nostra macchina offre tagli di alta qualità con bordi puliti e finiture precise. Questa post-elaborazione minima migliora l'efficienza operativa, consentendo di ottimizzare il flusso di lavoro e di ottenere immediatamente risultati eccezionali.

ROTAZIONE INFINITA

DEI MANDRINI

La capacità dei mandrini di ruotare all'infinito offre notevoli vantaggi nella lavorazione dei tubi. Perché? Questa caratteristica consente il taglio continuo e ininterrotto di profili lunghi, permettendo alla macchina di gestire forme e dimensioni diverse senza la necessità di riposizionarsi. Migliora l'efficienza del flusso di lavoro riducendo i tempi di ciclo. La rotazione infinita supporta schemi di taglio complessi come le spirali e la lavorazione del retro, offrendo versatilità e massimizzando la produttività in diverse applicazioni. Dopo aver eseguito tagli o fori, il profilo viene ruotato ancora un paio di volte. Di conseguenza, la testa del laser non entra in collisione con il materiale rimasto dopo il taglio, riducendo così la necessità di sostituire gli ugelli.

MATERIALE DI RIPOSO RIDOTTO

La V845 è progettata per ottimizzare l'utilizzo del materiale, lasciando solo 5 mm di materiale residuo dopo il taglio. Grazie all'impiego di tre mandrini, garantisce uno spreco minimo di materiale, contribuendo a un processo di produzione economicamente vantaggioso. Questo design efficiente consente una lavorazione precisa di materiali di lunghezza elevata, riducendo al contempo l'inerzia rotazionale e migliorando ulteriormente la precisione e le prestazioni.

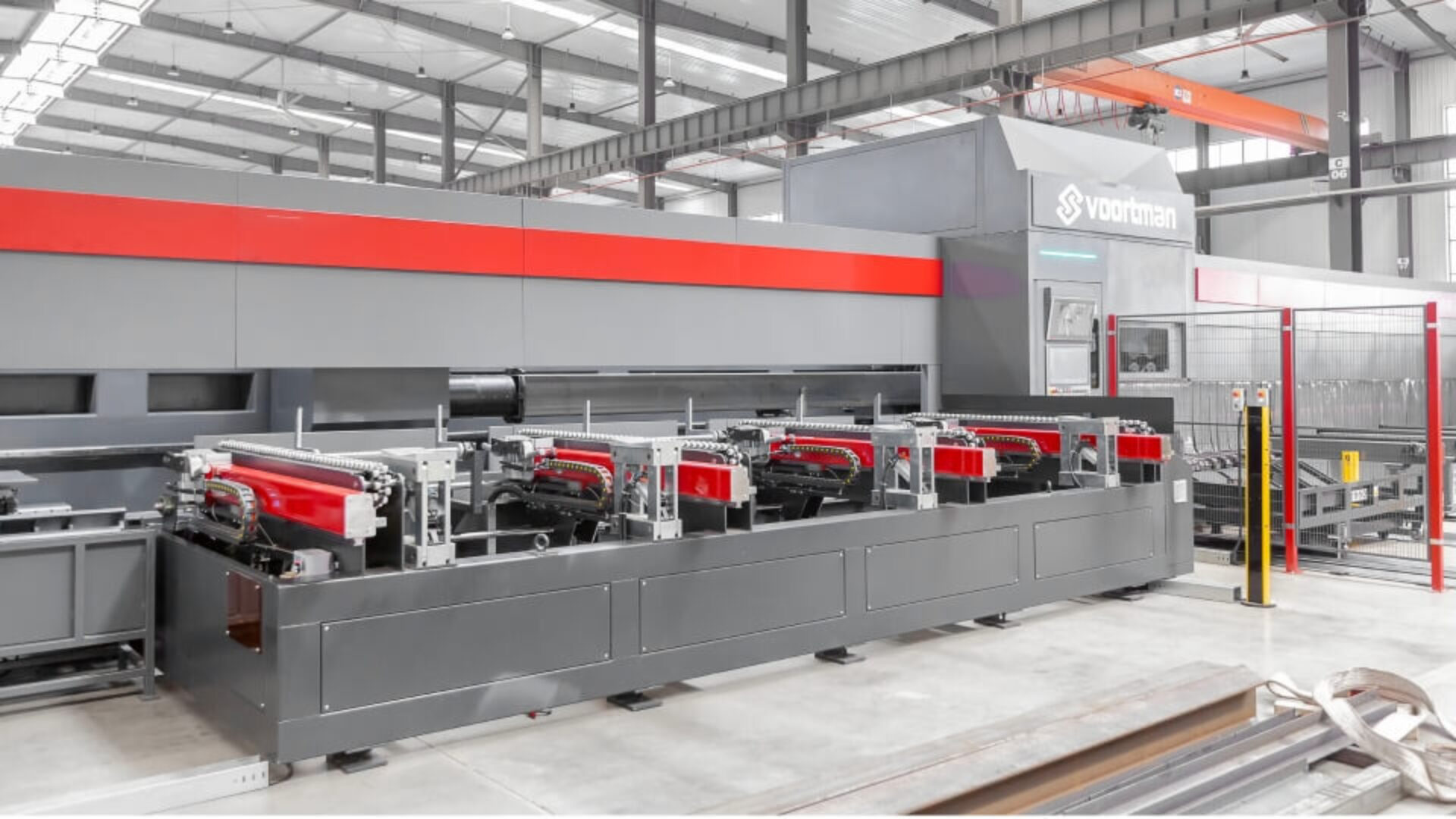

SISTEMA DI CARICAMENTO

SEMIAUTOMATICO

Il sistema di carico semiautomatico semplifica il processo di preparazione dei profili per il taglio. Solleva un intero fascio di profili nel magazzino materiali. Da qui, l'operatore posiziona manualmente i profili nell'area di carico. Il sistema separa e alimenta automaticamente ogni profilo nella posizione di taglio. In questo modo si riduce la movimentazione manuale, si risparmia tempo e si aumenta l'efficienza produttiva, riducendo al contempo i costi di manodopera. È facile da usare e aiuta a mantenere il flusso di lavoro regolare e organizzato. La lunghezza dell'alimentazione può essere configurata in base alle proprie esigenze.

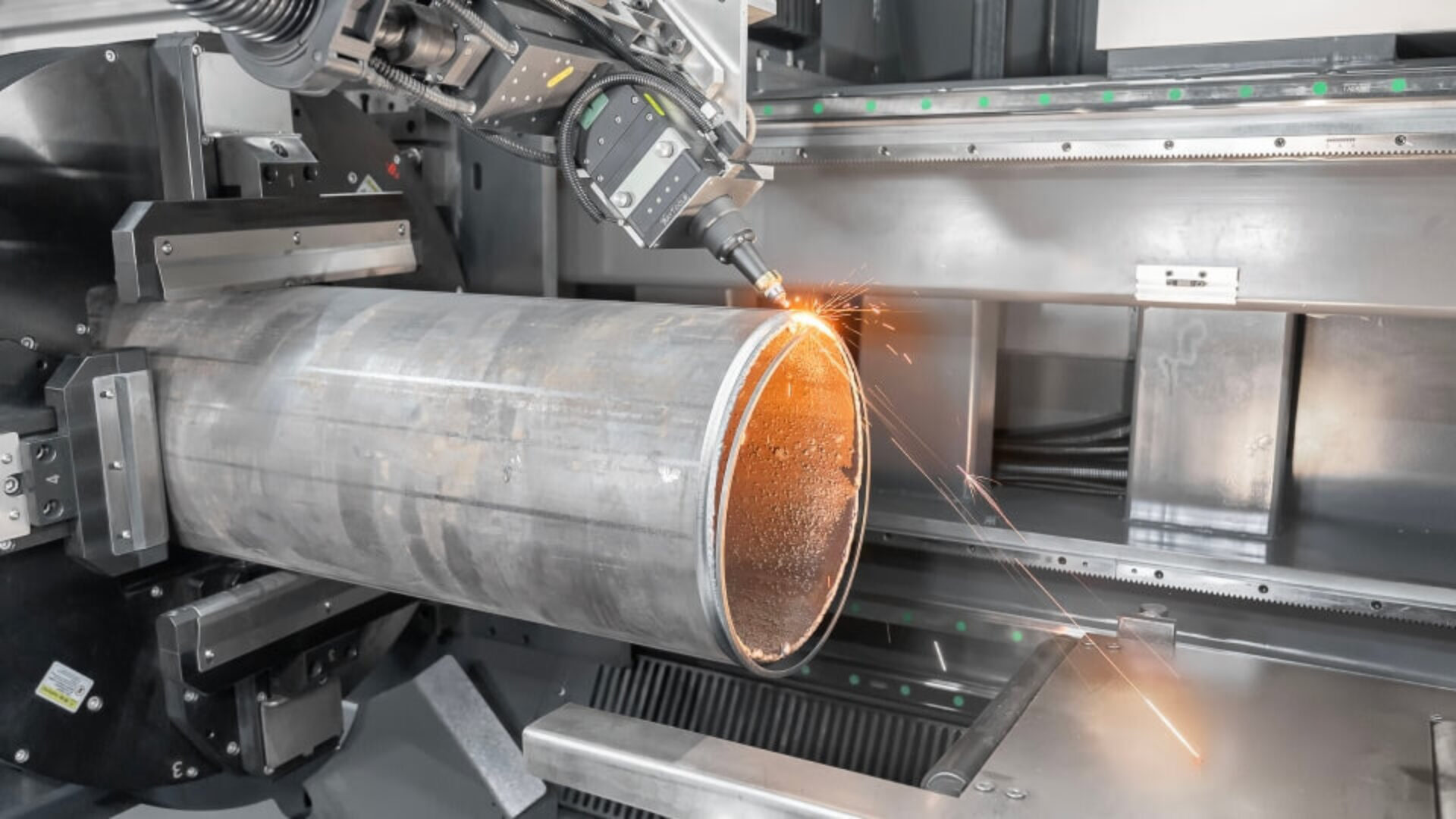

TAGLIO A BISELLO/

TAGLIO INCLINATO

La V845 offre una funzione opzionale di taglio a bisello/ taglio inclinato, che consente di ottenere bordi smussati precisi sui profili. Questa funzione è ideale per le applicazioni che richiedono un accoppiamento e una finitura superiori, per garantire che i componenti si adattino perfettamente tra loro. Creando facilmente tagli angolari, è possibile migliorare la qualità dei giunti e ridurre i processi di lavorazione aggiuntivi, risparmiando tempo e costi.

TESTA DI TAGLIO

AUTOCENTRANTE

La testa di taglio è dotata di una funzione di centratura automatica che garantisce un allineamento preciso per ogni taglio. Questa funzione intelligente elimina la necessità di regolazioni manuali, consentendo una precisione costante su vari profili. Semplificando il processo di impostazione, la funzione di centratura automatica migliora l'efficienza complessiva e riduce al minimo il rischio di errori, consentendo agli operatori di ottenere facilmente risultati di alta qualità.

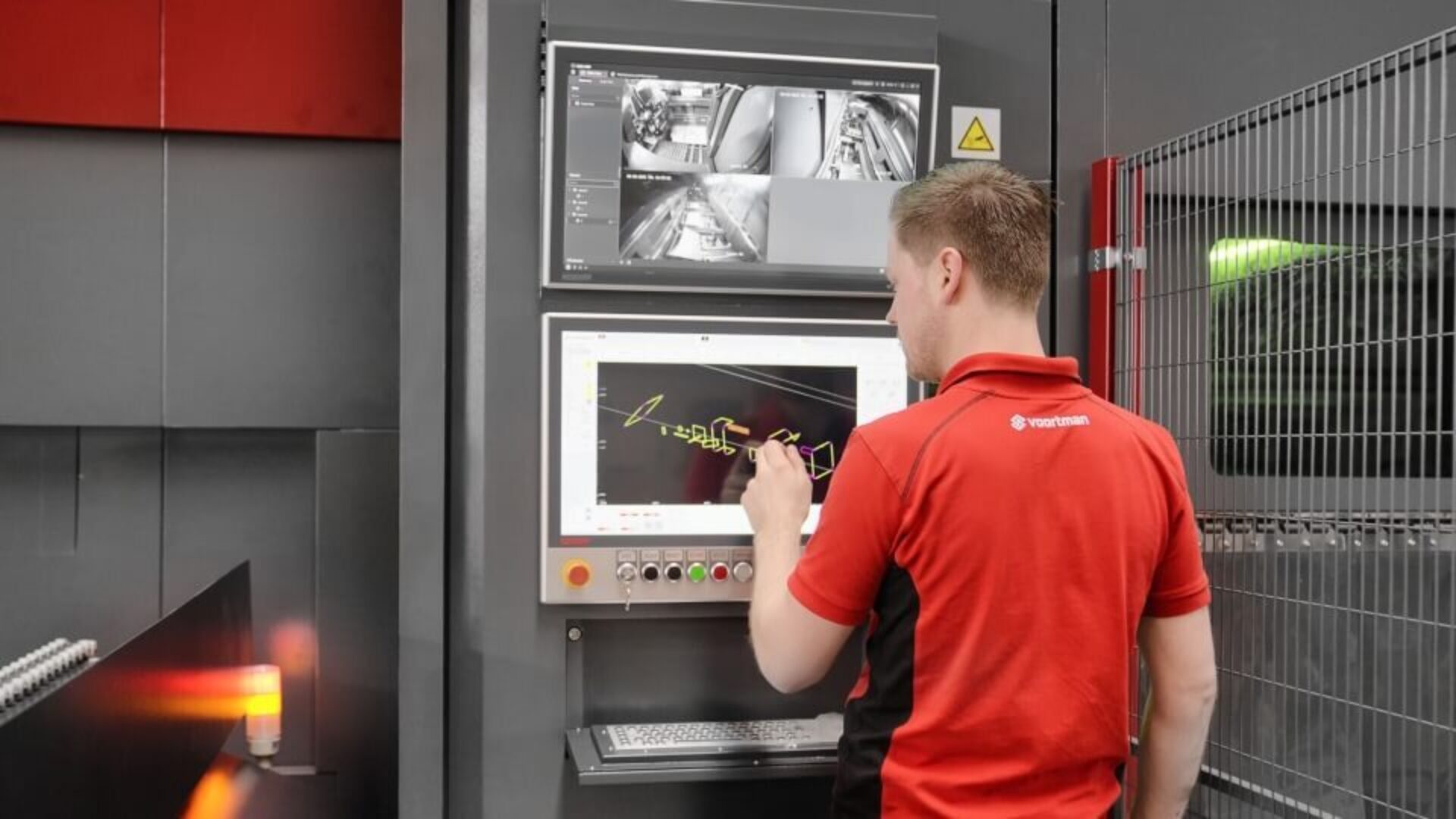

PANNELLO

DI CONTROLLO

L'ampio pannello di controllo multi-touch da 24” offre un'area di lavoro piacevole e accessibile agli operatori di macchina, con pulsanti di accesso diretto alle funzioni più critiche della macchina. Il pannello di controllo è dotato anche di una tastiera fisica a grandezza naturale, che offre all'operatore un'esperienza d'uso all'avanguardia, in grado di competere con i migliori esempi del settore. Sulla stazione di controllo sono disponibili porte USB per l'importazione/esportazione di file. Il touch-screen di controllo è stato realizzato tenendo conto della durata, in modo da poter funzionare in qualsiasi ambiente in modo affidabile.

RIDURRE LA RILAVORAZIONE

CON IL CURRICULUM VITAE

La funzione di ripresa del lavoro assicura che il flusso di lavoro rimanga ininterrotto in caso di interruzione o mancanza di corrente. Questa funzionalità consente alla macchina di riprendere automaticamente da dove si era interrotta, eliminando le rilavorazioni e migliorando l'efficienza complessiva. Di conseguenza, i programmi di produzione vengono rispettati e il materiale non va sprecato.

SOFTWARE PER POSIZIONARE I

PEZZI PER OTTIMIZZARE L'USO DELL'ACCIAIO

La V845 sarà dotata di un software di controllo e nesting avanzato che massimizza l'utilizzo del materiale e ottimizza i processi di taglio. Questo software supporta un'ampia gamma di tipi di file, comprese le importazioni 3D come i file STEP, e consente una lavorazione fluida di forme e profili unici per ridurre gli scarti. È dotato di modulazione della potenza del laser per regolazioni precise in base ai diversi materiali, di una funzione di fluttuazione dell'asse Z per l'adattabilità a superfici non piane e di compensazione CNC per ridurre al minimo i movimenti non necessari tra la macchina e il PC. Inoltre, la compensazione termica della messa a fuoco mantiene l'accuratezza del taglio ad alta potenza, garantendo risultati costanti e di alta qualità ad ogni taglio.

DATABASE DI TAGLIO

Il V845 è dotato di un database di taglio integrato e modificabile, creato appositamente per la lavorazione al laser. Questo database di facile utilizzo consente di accedere facilmente ai parametri di taglio e di modificarli per vari materiali e spessori. Garantisce una qualità di taglio ottimale e riduce i tempi di impostazione. Grazie alla possibilità di personalizzare le impostazioni, è possibile ottenere risultati uniformi in diversi progetti, massimizzando l'efficienza e la precisione delle operazioni.
