DEMO - Fabricator: Werkvoorbereiding
Bekijk de demovideo of lees verder om te ontdekken hoe de werkvoorbereiding voor de Fabricator werkt.
De eerste stap van het fabricageproces is het verkrijgen van de juiste BIM-bestanden voor de software van uw keuze, bijvoorbeeld Tekla of SDS2. Dankzij de naadloze integratie met LogicSteel CAD/CAM-software verloopt deze stap snel en eenvoudig. U exporteert de BIM-bestanden eenvoudig naar de LogicSteel Cloud met twee klikken: één voor het uitbreidingspaneel en één voor de exportknop.

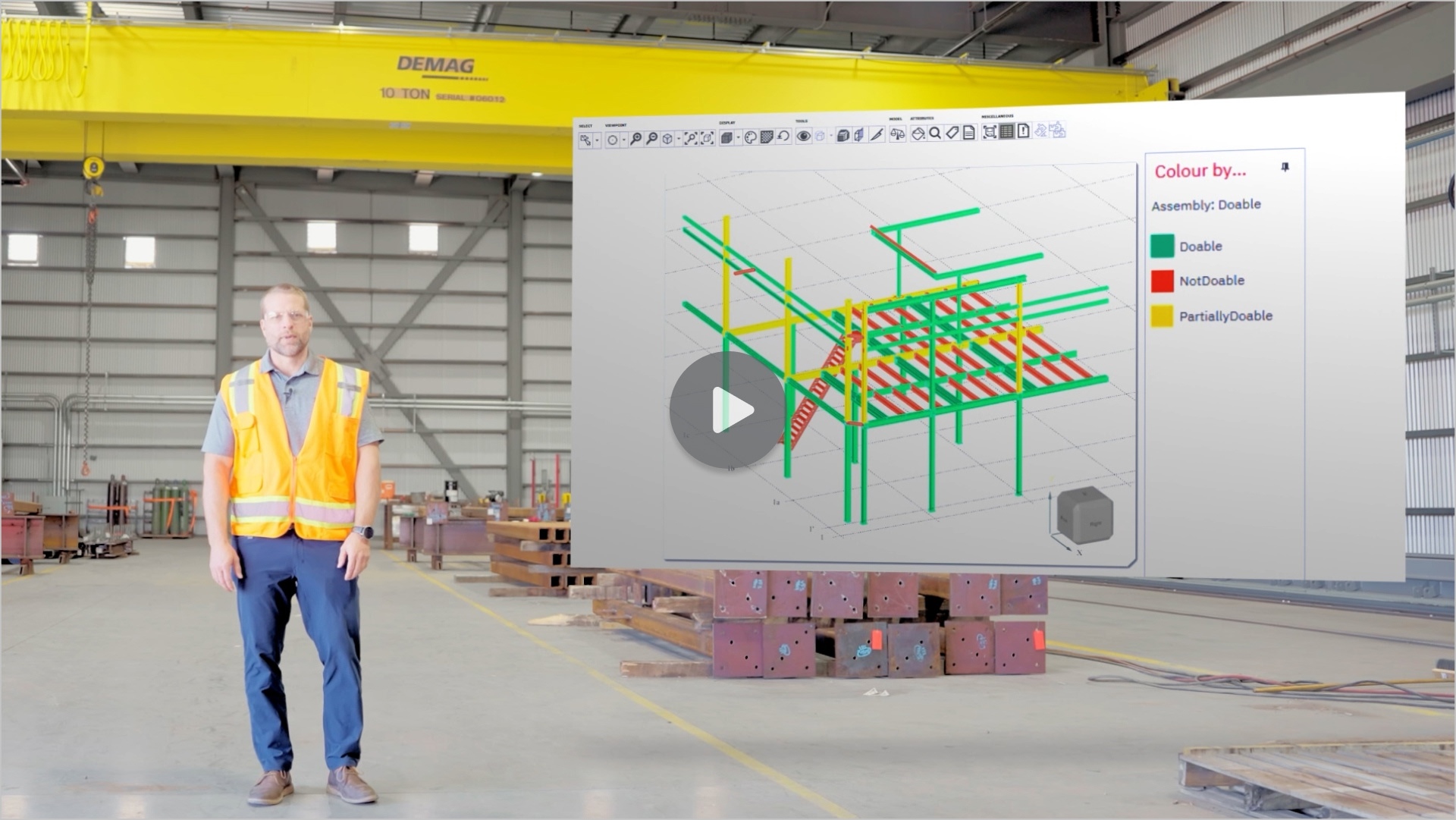

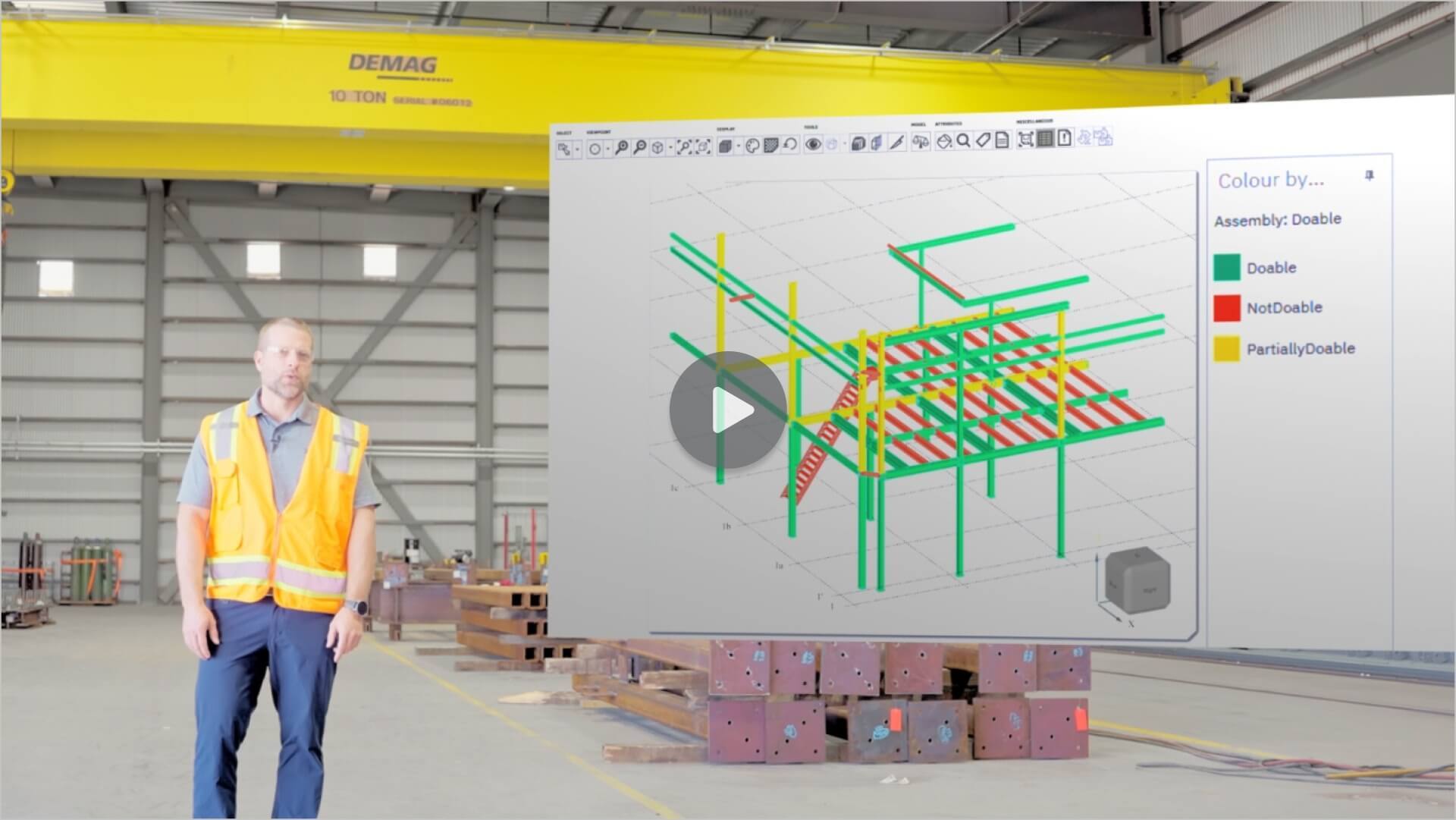

Tijdens het exportproces voert CADCAM automatisch een haalbaarheidscontrole uit. Met behulp van alle beschikbare modelgegevens beoordeelt het automatisch uw model op basis van afmetingen en materiaal en presenteert het u dit in een duidelijk overzicht.
In dit overzicht kunt u direct zien welke onderdelen volledig door de Fabricator kunnen worden vervaardigd, welke niet en welke assemblages slechts gedeeltelijk uitvoerbaar zijn. Voor gedeeltelijk uitvoerbare assemblages geeft CAD/CAM duidelijk aan welke lasnaden of bewerkingen buiten het bereik van de automatisering vallen. Zo kunt u vooruit plannen en die taken waar nodig toewijzen aan handmatig lassen.
Ook controleert CADCAM tijdens het exporteren het model op mogelijke problemen. Bijvoorbeeld onvolledige lasnaden, overlappende lasnaden, botsende lasnaden of zelfs ontbrekende lasnaden. Als CADCAM fouten vindt, worden deze automatisch verholpen.
De Fabricator is direct na installatie zeer efficiënt. Maar, door een kleine mate van standaardisatie toe te passen in uw detaillering, kunt u uw efficiëntie drastisch verhogen. Veel staalbouwers kiezen er bijvoorbeeld voor om verbindingsplaten aan de hoofdportalen te lassen. Door deze platen in plaats daarvan aan kolommen te lassen, worden de assemblages vaak haalbaar voor de Fabricator. Dit maakt het automatisch lassen van gestandaardiseerde verbindingen mogelijk, terwijl ervaren lassers zich kunnen richten op complexere verbindingen.
