INTRODUCTIE
DE VOORTMAN FABRICATOR
Volledig geautomatiseerd samenstellen en lassen voor de staalverwerkende industrie
ScrollUW OPLOSSING VOOR HET TEKORT AAN GEKWALIFICEERDE LASSERS
De bouwsector wordt geconfronteerd met snel veranderende markteisen, waardoor staalbouwers voor steeds grotere uitdagingen komen te staan. De meest voorkomende uitdaging is de dringende noodzaak om projecten op tijd op te leveren, in combinatie met een voortdurend afnemende beschikbaarheid van gekwalificeerde samenstellers en lassers.
Dit is waar de Voortman Fabricator komt kijken, een baanbrekend automatisch lassysteem voor constructiestaal.

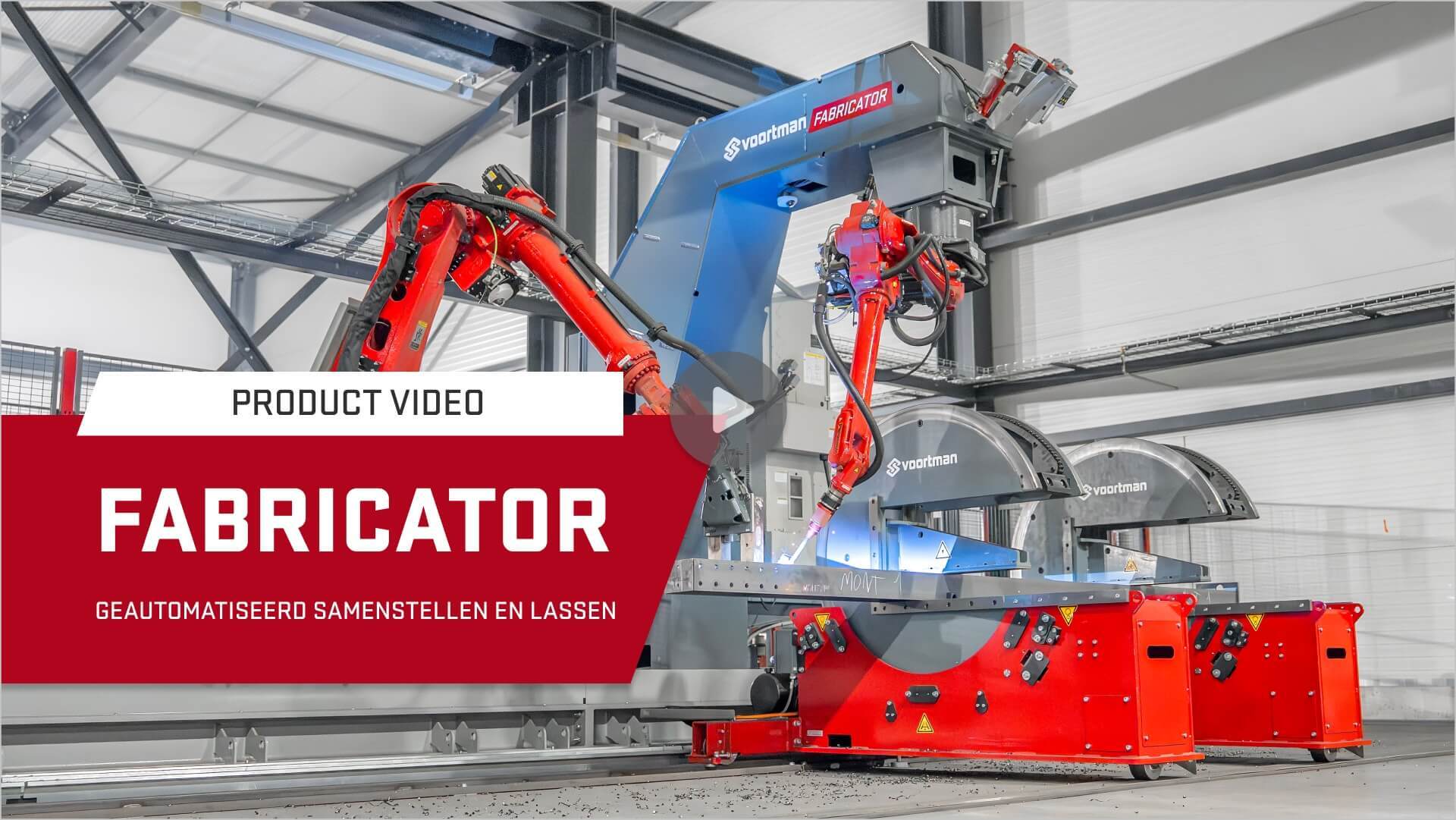

Maak kennis met de Voortman Fabricator
De Fabricator is het belangrijkste lassysteem voor constructiestaal, waarbij u door zijn flexibiliteit op het moment zelf kunt kiezen tussen samenstellen en aflassen of alleen samenstellen. Wij bieden de snelste doorlooptijden, maximale efficiëntie in ruimtegebruik en op keuze gebaseerde flexibiliteit - dat maakt onze ROI de snelste op de markt.
- Altijd op schema met betrouwbaar en flexibele lascapaciteit;
- Beschik over een flexibel werkpaard zonder personeelsbeperkingen;
- Bereik consistente lassen van hoge kwaliteit, zelfs met materiaal toleranties;
- Het snelste investeringsrendement op de markt.
ZEER
EFFECTIEVE ROI
Blinkt uit in snelheid,
flexibiliteit, ruimtegebruik,
en moeiteloze implementatie
KLEIN
VLOEROPPERVLAK
Neemt aanzienlijk
minder ruimte in beslag
dan handmatig lassen
ZEER
FLEXIBEL
In tegenstelling tot
andere systemen, biedt de
Fabricator zowel alleen
samenstelling als volledige lasopties
GEBRUIKSVRIENDELIJKSTE
IN DE INDUSTRIE
Komt met
geautomatiseerde tools die
de werkvoorbereiding
ongekend simpel maken
COMPACT ONTWERP
MET EEN KLEIN OPPERVLAK
Maak kennis met de ultieme oplossing voor constructiestaal fabrikanten die hun werkruimte willen optimaliseren en hun productieprocessen willen stroomlijnen. Dankzij de handige plaatsing van de rupsbanden aan één kant is het laden en lossen gemakkelijk en simpel. De Fabricator is een ruimtebesparend systeem dat gemakkelijk past, zelfs in kleinere werkplaatsen, dankzij zijn compacte ontwerp en kleine oppervlak.
PROFIEL LENGTES
TOT 80 FT. (24M)
Laslengtes tot 24 meter (80 ft.) maken het de ideale keuze voor grootschalige lasprojecten. Voor nog meer precisie en flexibiliteit zijn de rupsbanden langer dan de laslengte. Hierdoor kunnen de robots een optimale positie voor het lassen kiezen, terwijl enkelvoudige posities worden vermeden. Met deze geavanceerde functie biedt de Fabricator maximale efficiëntie en output, waardoor projecten sneller kunnen worden voltooid terwijl de kwaliteitsnormen constant blijven.
GEMAKKELIJK TE BEDIENEN
IN ELKE OMGEVING
U kunt laden met een heftruck, zijlader of kraan, waardoor het in elke omgeving gemakkelijk werken is. Kies de methode die het beste werkt voor de specifieke indeling en behoeften van uw werkplaats.
SNELLE ROTATIES VOOR
MEEST EFFICIËNTE FLOW
Ontworpen om efficiënt en betrouwbaar te lassen, waardoor dit het ideale systeem is voor grote assemblages met meerdere onderdelen. De robuuste rotatie van de hoofdbalk maakt een snelle beweging tussen lasposities mogelijk, zodat een maximaal aantal onderdelen in minder tijd effectief kan worden bevestigd - waardoor dit de meest kosteneffectieve keuze is.
"Wij geloven dat het werk dat u aan de achterkant van uw productie bespaart, niet naar de voorkant mag worden geschoven. Wij zetten ons in om dit principe hoog overeind te houden door oplossingen te bieden die ervoor zorgen dat dit niet gebeurt."
HENK-JAN VOORTMAN - APPLICATION ENGINEER
IMPORTEER DATA IN DE FABRICATOR BESTURING VANUIT JE KANTOOR
ZONDER ZICHTBARE ONDERBREKING VOOR OPERATORS DIE MACHINES BEDIENEN
VALIDEER VANUIT KANTOOR
Het waarborgen van een hoge up-time met de Fabricator is de sleutel tot het bereiken van een optimale ROI; het beperken van onderbrekingen in de productie helpt de weg vrijmaken voor een succesvolle werking. Met VACAM Office edition kunnen werkvoorbereiders snel gegevens importeren in de Fabricator-besturing vanuit een kantooromgeving zonder zichtbare onderbreking voor operators die machines bedienen. De software valideert geïmporteerde informatie om te garanderen dat alles correct is voordat het wordt verwerkt - zodat uw operator zonder zorgen op de knop kan drukken en weg kan lopen.
GEOPTIMALISEERDE LASPARAMETERS
VACAM office edition maakt het eenvoudig om te beslissen welke samenstellingen in de Fabricator moeten worden geproduceerd. Met zijn geautomatiseerde voor controle levert VACAM een geschiktheidspercentage voor elke geïmporteerde samenstelling en deze informatie kan zelfs worden geëxporteerd en gedeeld met externe MRP-software zoals DIGI-STEEL. Samenstellingen die klaar zijn voor productie op de Fabricator worden vrijgegeven vanuit VACAM Office en verschijnen direct op het VACAM-bedieningspaneel van de machine. De VACAM software zorgt ervoor dat de laskwaliteit voldoet aan de geldende normen door de parameters te optimaliseren om de gewenste resultaten te bereiken.
ELKE FABRICATOR BEVAT HOOGWAARDIGE INDUSTRIËLE COMPONENTEN EN FUNCTIES:
- Industriële, 6-assige Panasonic booglasrobot
- Industriële, 6-assige Panasonic handling robot
- Enkelzijdige robotbaan;
- Ingebouwde 450A lasstroombron type SP-Mag / Hyper Dip;
- Watergekoelde lastoorts met snelkoppeling;
- Compressorkoeling met temperatuurregeling;
- Mechanische toorts reinigingsunit;
- Lasdraad Wizard pakket;
- Rotators met hydraulische klemming. Draagvermogen tot 6.000 kg voor 3 rotators;
- Rail voor (motor aangedreven) rotators voor optimale positionering en aarding;
- Automatische machinekalibratie;
- Automatische kalibratie van het middelpunt van het gereedschap;
- Onderdeeltafel voor het positioneren van onderdelen die door de handlingrobot moeten worden opgepakt;
- Volledige veiligheid volgens UL /RIA;
- Autonoom laspad genereren van 3-D engineering model tot productie;
- DIGI-WELD werkvoorbereidingssoftware
CONSISTENTIE, DE KLOK ROND
Zijn geavanceerde optische sensor en krachtige laserlijnprojector zorgen voor kwaliteitscontrole en productherkenning. Daarnaast garanderen zijn snelle rotators de meest efficiënte samenstelling volgorde, en staat de Panasonic controller bekend als het snelste en krachtigste model op de markt. Lastrajecten worden automatisch gegenereerd door VACAM, waardoor u lasprocessen eenvoudig en met minimale menselijke tussenkomst kunt automatiseren.
WACHTTIJDEN ELIMINEREN - UPTIME EN OUTPUT MAXIMALISEREN
Met VACAM software, die de lengterichting en snelle balkrotatie regelt, geniet u van productie die sneller en efficiënter is dan ooit tevoren. Bovendien elimineert het klemsysteem van de Fabricator de noodzaak voor kostbare nieuwe metingen. De Panasonic lasrobot revolutioneert de laskwaliteit met zijn bliksemsnelle 250 keer snellere communicatiesnelheid. Flexibele meldingen waarschuwen operators voor elk probleem, zodat ze dit snel kunnen aanpakken zonder de productie te verstoren.
BEKIJK NU!
WEBINAR | ROAD TO SMART FACTORY
Reijrink en Voortman zijn een samenwerking aangegaan om een win-win situatie te creëren. Met de komst van de Fabricator kan Reijrink haar volledige productieproces automatiseren. Voortman gebruikt deze mogelijkheid als een test voor hun machine en verzamelt gegevens om de systeemmogelijkheden uit te breiden en de productiecapaciteit te verhogen.
Kijk en leer van de stappen die zij hebben gezet. Hoe gaan zij om met automatisering? Wat is de impact op personeel en werkvoorbereiding?
ZEER FLEXIBEL
Geavanceerde robotica kan elke stap van de productie aan, van het monteren van onderdelen tot volledig lassen. Hierdoor kunnen handlassers en samenstellers hun energie richten op projecten met een hogere beloning in plaats van op routinetaken. Door zijn veelzijdigheid kan de Fabricator ook platen van alle vormen en subassemblages met minimale inspanning scannen, samenstellen en lassen. Bovendien kunnen de wisseltafels gemakkelijk worden verwisseld voor maximale efficiëntie tijdens lange productieseries.
Hij scant plaatdiktes, buitencontouren en binnencontouren om een uitstekende kwaliteitscontrole en productherkenning te garanderen.
Schakeltafels kunnen gemakkelijk worden verwisseld voor maximale efficiëntie tijdens lange productie series.
MEER OVER DE EXACTE COMPONENTEN EN FUNCTIES
- Het lasproces wordt uitgevoerd door een unieke geïntegreerde combinatie van robot, robotbesturing, servodraadaanvoer en stroombron.
- De robot houdt de lastoorts stevig vast en voert elke las nauwkeurig uit.
- De robotbesturing ontvangt de gespecificeerde laspaden van VACAM en vertaalt deze in nauwkeurige bewegingen van de robotassen, waardoor een soepele overgang tussen de laswerkzaamheden mogelijk is.
- De lasbron genereert de nauwkeurig gekalibreerde stroom en spanning die nodig zijn voor een betrouwbaar lasresultaat.
- Een transformator wordt gebruikt om de hoofdspanning en -frequentie om te zetten in de juiste waarden voor de voeding van de lasbron en de robotbesturing.
- Tijdens het lasproces wordt de warmte gedeeltelijk geabsorbeerd door de toorts, die vervolgens wordt gekoeld door een koeleenheid.
- Een lasdraad wizard systeem maakt gebruik van draadkabels, pneumatische aanvoerhulp en de draadgeleider modules om een wrijvingsloos transport van de lasdraad te garanderen.
- Een mechanische reiniger zorgt voor automatische reiniging van de lastoorts.
GENIET VAN GEBRUIKSGEMAK
Dankzij zelfkalibrerende robots en automatische metingen zijn complexe programmering en training overbodig, en dankzij het kleine oppervlak past hij in elke ruimte. De Fabricator biedt ook een probleemloos laadproces met lasergeleiding, zodat operators in hun voertuigen kunnen blijven zitten. Bovendien zijn de rotators gemakkelijk te onderhouden voor een grotere betrouwbaarheid en maximale uptime.
SPECIFICATIES
| Voortman Fabricator | ||
|---|---|---|
| Voortman Fabricator | ||
| Profieltypes hoofdsectie | H, I, U & Rectangular Tubes | |
| Max. balk hoogte (web) | inch | 24” |
| Min. balk hoogte (web) | inch | 3 5/32” |
| Max. balk breedte (flens) | inch | 16 ¾" |
| Min. balk breedte (flens) | inch | 3 5/32 |
| Max. Profiel lengte | ft | 40 / 60 / 80 |
| Min. profiel lengte | ft/inch | 8,5 |
| Max. gewicht bij montage | lbs | 13.227 |
| Secundaire onderdelen | Plates, Angle (L), RHS/SHS, T, I/H, U, Welded T's | |
| Max. laadvermogen robot | lbs | 400 |
| Max. A-hoogte per laag | inch | 5/16 |
| Hoogte portaal | ft | 11,5 |
