DEMO - Fabricator: Van BIM-export tot geautomatiseerd lassen en samenstellen

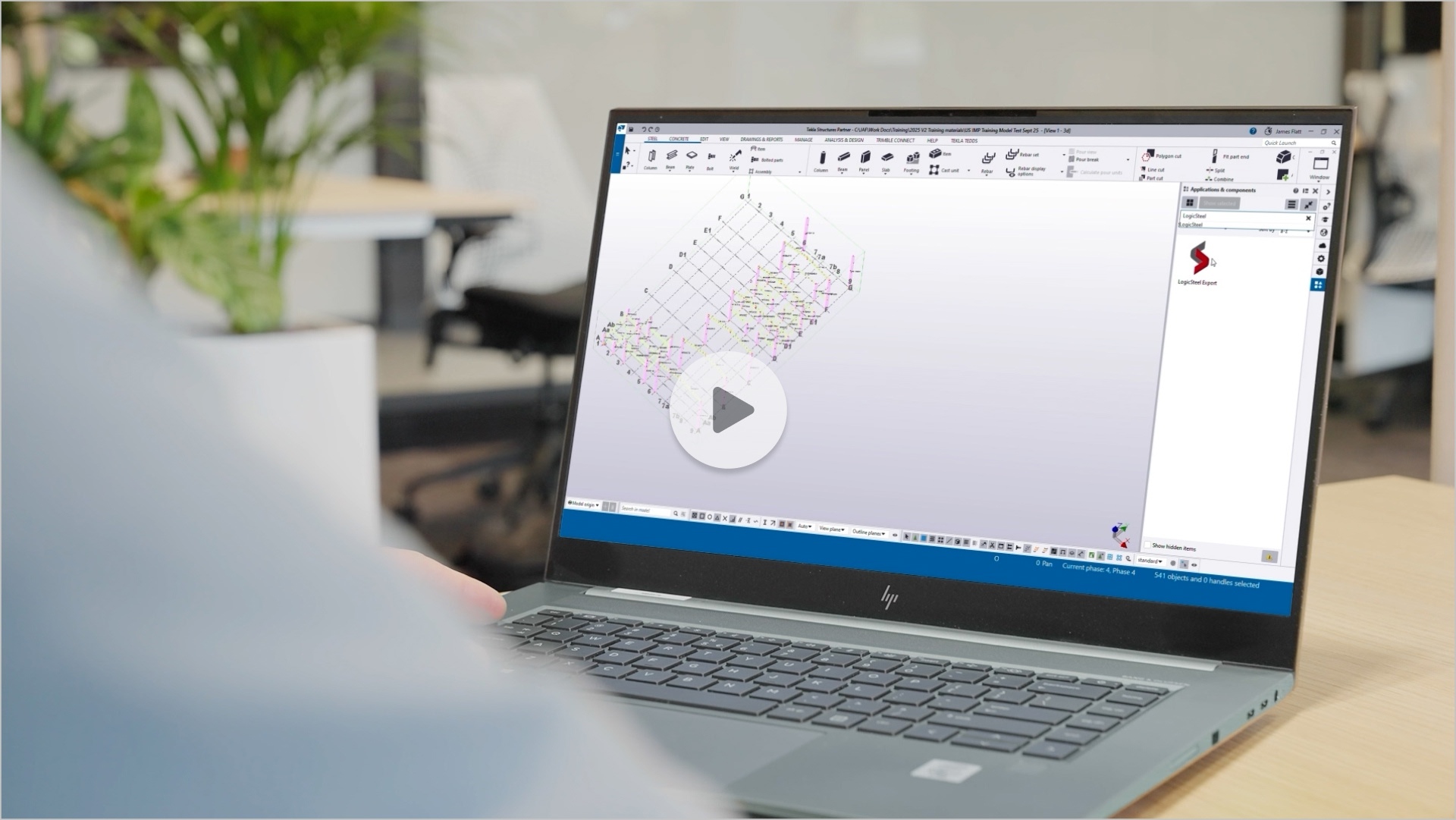

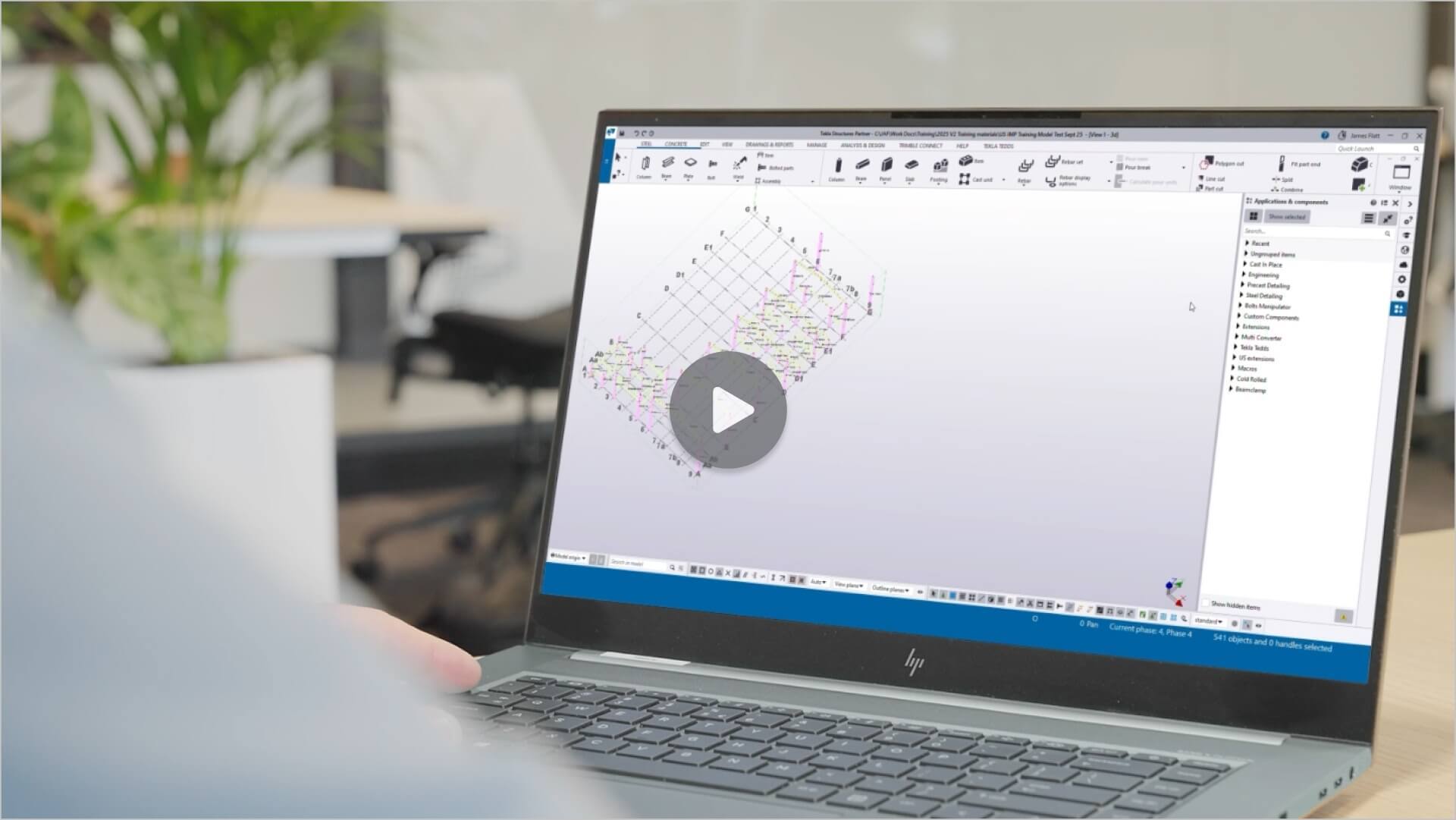

Bekijk de demovideo of lees verder om te ontdekken hoe u met LogicSteel CADCAM en de Fabricator de stap maakt van BIM-detailleren naar geautomatiseerd lassen en samenstellen.

STAP 1: Het BIM-model voorbereiden

Werk uw staalconstructie uit in een ondersteunde BIM-omgeving. Bijvoorbeeld in Tekla Structures of SDS2.

In deze fase werkt u zoals u dat normaal gesproken zou doen. Definieer onderdelen, assemblages, materialen en lasverbindingen.

STAP 2: Exporteer het model naar de LogicSteel Cloud

Zodra uw model klaar is, exporteert u het rechtstreeks vanuit uw BIM-software.

Open het LogicSteel-uitbreidingspaneel
Klik op Exporteren

Dat is alles.

Met deze twee klikken wordt uw BIM-model veilig naar LogicSteel CADCAM verzonden. Geen handmatige bestandsvoorbereiding. Geen bestandsconversie.

Na enkele seconden verschijnt er een Uploadrapport .
Hierin staat hoeveel assemblages en onderdelen er worden geüpload.

U kunt:

het logboek downloaden, of
op Doorgaan met uploaden klikken om de export te voltooien

Wat gebeurt er automatisch tijdens het exporteren

Terwijl de export wordt uitgevoerd, doet LogicSteel het werk voor u.

Automatische haalbaarheidscontrole

LogicSteel toetst elk onderdeel en elke assemblage aan de mogelijkheden van de Fabricator.

Het maakt gebruik van alle beschikbare modelgegevens, zoals:

afmetingen
materialen
lassoorten
assemblagestructuur

Op basis hiervan bepaalt de software wat wel en wat niet geautomatiseerd kan worden.

Automatische modelvalidatie en -correctie

Tegelijkertijd controleert LogicSteel het model ook op fabricageproblemen, zoals:

onvolledige lasnaden
overlappende lasnaden
conflicterende lassen
ontbrekende lasdefinities

Deze problemen worden waar mogelijk automatisch gecorrigeerd. Dit zorgt ervoor dat het model gereed is voor fabricage voordat het de werkvloer bereikt.

Hiervoor is geen actie van de gebruiker vereist.

STAP 3: Bekijk het haalbaarheidsoverzicht

Na het exporteren presenteert LogicSteel CADCAM een duidelijk haalbaarheidsoverzicht.

Elk onderdeel of elke assemblage wordt geclassificeerd als:

Volledig uitvoerbaar: Kan volledig door de Fabricator worden gelast en samengesteld
Gedeeltelijk uitvoerbaar: Geschikt voor automatisering, behalve voor specifieke lasnaden of bewerkingen
Niet uitvoerbaar: Valt buiten het automatiseringsbereik van de Fabricator

Voor gedeeltelijk uitvoerbare assemblages geeft CADCAM duidelijk aan:

welke lasverbindingen, of
welke bewerkingen

niet automatisch kunnen worden uitgevoerd.

Dit geeft u direct inzicht in hoe uw project zal worden geproduceerd. Zo kunt u tijd besteden aan het optimaliseren van uw lasproces.

STAP 4: Plan geautomatiseerd en handmatig werk

Gebruik het haalbaarheidsoverzicht om de productie te plannen.

U kunt:

volledig uitvoerbare assemblages toewijzen aan de Fabricator
niet-uitvoerbare lasverbindingen inplannen voor handmatig lassen
geautomatiseerd en handmatig werk combineren waar nodig

Dit creëert een hybride workflow. Automatisering neemt repetitief en gestandaardiseerd werk voor zijn rekening. Ervaren lassers richten zich op complexe verbindingen.
