Voortman VB Serie

Zagen van profielen

De VB-serie CNC-bandzaagmachine van Voortman is ontworpen voor het automatisch recht- en verstekzagen van constructiestaal. Elke machine is gemonteerd op een zwaar frame en wordt geleverd met de nieuwste technologie in servomotoren en kogelomloopspindels. De VB-bandzaagmachine zaagt met optimale snelheid en kwaliteit voor een maximale productiecapaciteit.

Vraag een offerte aan
Scroll
Vraag een offerte aan Overzicht Belangrijkste voordelen Integratie in uw werkplaats Kenmerken en processen Specificaties

Zeer stabiel zagen en een lange levensduur

De VB-bandzaagmachines hebben een gelast basisframe voor maximale stabiliteit. Dit zorgt ervoor dat de zaag altijd de gewenste spanning heeft en niet afwijkt van de beoogde zaaglijn. Dankzij het robuuste frame kan de machine bewerkingen met een constante, hogere druk uitvoeren.

Diverse functies in de machine verlengen de levensduur van de zaagbladen. Een spanenborstel verwijdert spanen uit de openingen in het zaagblad en ondersteunt maximale zaagbandsnelheden voor de beste resultaten. De VB-serie heeft ook een maximaal vermogenslimiet, zodat de zaag altijd met optimale kracht duwt voor een exacte nauwkeurige zaagfunctionaliteit.

Invoersnelheid
20 ft/min
Max. zaagbandsnelheid
394 ft/min
Werkbereik 0°
50 in
Werkbereik (45°)
33 in
Sawing

Complete automatisering, hoe klein de producten ook zijn
De VB-serie kan autonoom produceren, zelfs wanneer de kleinste producten worden geproduceerd. Kleine (schoon)snedes kunnen worden verwijderd met het afvoersysteem voor korte producten (SPRS), terwijl profielen met een gewicht van enkele tonnen of lange lengtes bij de uitvoer gemakkelijk kunnen worden gesorteerd op verschillende delen van de rollenbanden en dwarstransporten. Dankzij de flexibiliteit en automatisering kan de operator zich concentreren op het laden en lossen van het systeem, wat waardevolle tijd en arbeidskosten bespaart.

Invoersnelheid
20 ft/min
Max. zaagbandsnelheid
394 ft/min
Werkbereik 0°
50 in
Werkbereik (45°)
33 in
Sawing
Sawing

Belangrijkste voordelen

Automatisering

Beweegbare zaagtafel - blad altijd uitgelijnd met zaagzone

Een onderscheidende functie op de VB-zaagmachine van Voortman is de beweegbare zaagtafel. Het zaagblad en de zaagzone bewegen zich samen en blijven in lijn met elkaar, zodat de zaag nooit door de tafel zaagt. Dankzij deze functie is het gedurende de gehele levensduur van de machine niet nodig om de tafel te vervangen. De zaag en de tafel kunnen traploos in elke gewenste hoek worden gedraaid. Wanneer de volgende zaagsnede in de batch een versteksnede is, laat de machine de zaagtafel automatisch zakken om vrij te kunnen draaien, zodat de volgende hoek kan worden bewerkt.

Automatisering

Programmeerbare rotatie voor versteksnedes

Wanneer de machine de hoek voor een versteksnede bij de volgende snede in de batch aanpast, laat de machine de tafel automatisch zakken voor een contactloze, snelle rotatie. Een willekeurige hoek kan met het traploze ontwerp worden gekozen en vóór het zagen met een schijfrem worden vastgezet. Met de VB-zaag zijn versteksnedes mogelijk van 45°/ 60° of -60° tot 45°.

Productiviteit

Afvoersysteem voor korte producten (SPRS - Short Product Removal System)

De VB-serie kan worden uitgerust met een automatisch afvoersysteem voor korte producten (SPRS), zodat gezaagde en kleine producten automatisch kunnen worden verwijderd. Hierdoor wordt het automatiseringsniveau verhoogd. Producten tot 1.400 mm worden tijdens het zagen geklemd en naderhand door het afvoersysteem zijwaarts getransporteerd. Schoonsnedes en kleine producten korter dan 250 mm worden in een aparte bak geplaatst. De SPRS is verkrijgbaar in combinatie met een meetsysteem met grijperwagen.

Productiviteit

Hoogtedetectie door laser

Wanneer een zaagcyclus is gestart, zal het zaagblad op volle snelheid zakken tot de hoogtedetectie laser de bovenkant van het materiaal bereikt. Op dit punt zal het systeem overschakelen naar de voor die snede vereiste zaagsnelheid. De versnelde bewegingen tussen zaagsneden beperken de tijd dat de machine niet actief zaagt, waardoor de efficiëntie van de VB-zaag toeneemt.

Hoge kwaliteit

Optimale zaagbladkoeling voor een langere levensduur

Voor een optimale koeling wordt een mengsel van lucht en olie direct op het zaagblad gespoten. Het smeermiddel garandeert een maximale levensduur van het blad met minder reiniging, omdat geen overmatige hoeveelheid aan koelvloeistof wordt gebruikt. De lucht-/olienevel maakt het verwijderen van spanen eenvoudiger, wat de levensduur van de machine ook verlengt.

Productiviteit

Automatische in- en uitvoer

Na het laden van de DSTV of DSTV+ (volledig genest)-bestanden in de bewerkingslijst van VACAM en het laden van de (optionele) dwarstransporten met geneste profielen, kan de machine worden gestart met slechts één druk op een knop. Als de machine draait, hoeft uw operator niets anders te doen dan het bevoorraden van de machine met geneste profielen en het ontladen van eindproducten van de afvoer van de dwarstransporten.

Hoge kwaliteit

Zaagband projectielicht voor nauwkeurige positionering

De VB-serie is voorzien van een LED-lampje dat het zaaggebied van de bandzaag op uw profiel projecteert. In tegenstelling tot het gebruik van een laserlijn, zorgt een LED-projectiemethode voor een nauwkeurige positionering van het zaagblad zodat deze zichtbaar is op het te bewerken product. Deze functie is handig wanneer een zaagsnede op een andere machine of met de hand is gemarkeerd en uw operator een zwaar profiel precies onder het zaagblad moet plaatsen.

Gebruiksvriendelijk

Keuze van meetsysteem

Voortman biedt 4 verschillende meetsystemen met de VB-zaag (grijperwagen, pusher truck, full stop, meetrollensysteem), zodat we het optimale meetsysteem kunnen leveren dat bij uw toepassing past. Elk systeem heeft unieke kenmerken om ze de beste oplossing te maken voor verschillende soorten staalbouwers of staalservicecentra. Voortman helpt u graag door uw specifieke productievereisten te analyseren en het ideale systeem aan te bevelen om de doorvoercapaciteit te maximaliseren en de productiekosten te verlagen.

INTEGRATIE IN UW WERKPLAATS

Het snelste meet- en transportsysteem voor profielen op de markt

Het Voortman meetrollensysteem gebruikt twee meetrollen om materiaal te verplaatsen. Twee meetschijven zijn in het systeem opgenomen om de positie van het profiel nauwkeurig te volgen. Meetrollen worden vaak gebruikt vanwege de benodigde ruimte en de flexibiliteit bij integratie in een groter productiesysteem. Met een meetrollensysteem is het ook mogelijk om een nieuw profiel te laden zodra het eerste profiel de rand van het dwarstransport is gepasseerd.

Aangezien het meetrollensysteem geen rail heeft, is invoer in de machine vanaf twee kanten mogelijk. Met Voortman hebt u keuze in meetsystemen, zodat u het systeem kunt afstemmen op de kenmerken van uw productiedatabase.

Een sterke en robuuste servo gedreven grijperwagen voor de bewerking van veel kleine producten

Voortman biedt ook een sterke en robuuste servo gedreven grijperwagen. Deze grijperwagen is de snelste beschikbare wagen die de snelheid dynamisch aanpast aan het totale gewicht van het profiel. Hierdoor is de wagen flexibeler en veilig voor de operator. De meetwagen houdt het materiaal vast met een brede klem, die automatisch wordt gedraaid wanneer de geometrie van het profiel dit vereist Dit meetsysteem kan zelfs de zwaarste profielen bewegen zonder zijn stabiliteit te verliezen.

De grijperwagen kan worden gecombineerd met de VB-zaagmachine - vaak met een automatisch afvoersysteem voor korte producten (SPRS). Hierbij klemt de grijper alle producten tot 1.400 mm tijdens het zagen, waarna korte producten zijwaarts worden getransporteerd. Met de SPRS en de grijperwagen worden de boor en zaag volledig autonoom, waarbij schoonsnedes automatisch in een aparte bak vallen. Start uw laatste productieshift voordat u de fabriek voor de nacht sluit en arriveer 's ochtends terwijl alle producten 's nachts zijn bewerkt en gesorteerd op de uitvoer van het dwarstransport.

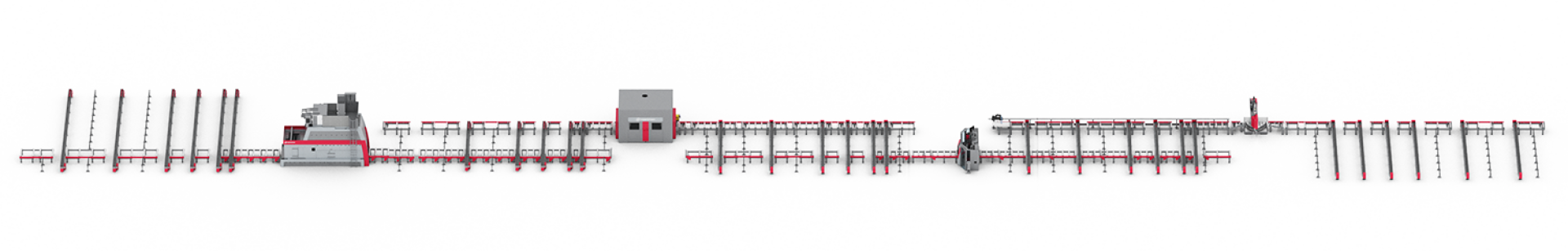

Verlaag de arbeidskosten en verhoog de efficiëntie

MSI, ook wel Multi System Integration genoemd, opent de deur om uw productie volledig te automatiseren door machines aan te sluiten op dwarstransporten, rollenbanen, productbuffers en materiaalsensoren. Productiegegevens hoeven slechts één keer te worden geïmporteerd en vervolgens distribueert MSI de gegevens automatisch naar alle machines die in uw productiesysteem zijn geïntegreerd.

VACAM bepaalt optimale materiaalroute

Op basis van de huidige productie, de voorkeuren van de klant en de beschikbare machines in de MSI-lijn, bepaalt VACAM automatisch de optimale route om de hoogste efficiëntie te realiseren.
MSI bepaalt het einde aan van het transport van ruwe profielen en halffabricaten van machine naar machine. MSI staat voor één geïntegreerd productiesysteem. Met VACAM kunt u elk profiel, product en toekomstige planning in real time volgen en bewaken. VACAM is de eigen CNC-besturingssoftware van Voortman die op elke machine is geïnstalleerd.

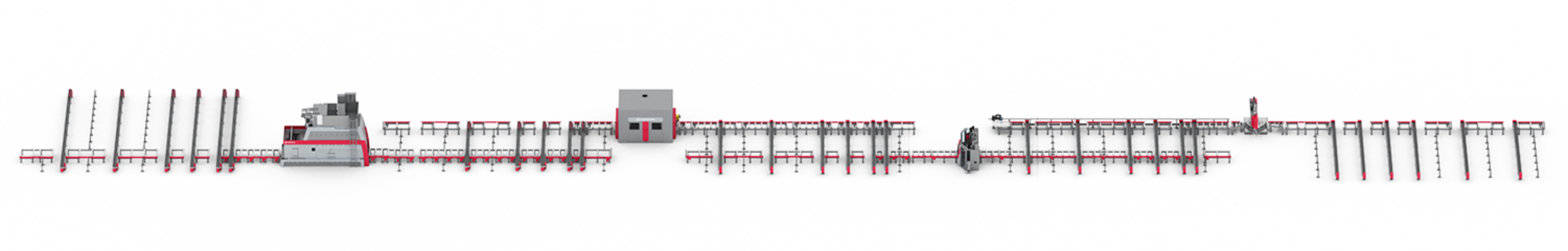

Uw optimale lay-out ontwerpen

Samen met u ontwerpt het Voortman-team de volledige lay-out op basis van uw huidige of verwachte productiekenmerken, zoals het type profielen, productlengtes, aantal processen, uren in uw werkweek en budget.

Een integraal plan om uw productielijn tegelijkertijd zowel operationeel als veilig te houden

Na installatie van een machine of productielijn installeert Voortman een netwerk van veiligheidsmaatregelen. Deze veiligheidsmaatregelen omvatten lichtschermen, noodkabels en noodstopknoppen. Eén van de prioriteiten van Voortman is het leveren van een veilige productielijn, terwijl de productie niet wordt onderbroken als de operator de veilige zone moet betreden. Dit wordt gerealiseerd door gebruik te maken van lichtschermen met hekken die het laden en lossen mogelijk maken terwijl de machines operationeel blijven. Ook zijn afstandsbedieningen voorzien van een noodstopschakelaar, die operators kunnen gebruiken bij het uitvoeren van taken binnen de veiligheidszone.

Kenmerken en processen

Meetrollen

Dit systeem is het snelste meetsysteem voor profielen op de markt. De afwezigheid van een grijperwagen maakt het mogelijk om een volgend profiel voor de machine te positioneren, terwijl het huidige profiel wordt bewerkt. Aangezien uw profiel slechts één keer moet worden geklemd, wordt een aanzienlijke wachttijd geëlimineerd. Onze meest voorkomende configuratie, een zogenaamde back-to-back of boor-zaagstraat combineert een VB-zaag met een profiel boormachine. In dat geval kunnen de meetrollen van de boormachine voor beide machines worden gebruikt. Dit zeer compacte systeem vereist beperkte ruimte en zorgt voor een hoge mate van autonomie.

Grijperwagen - Meet- en transportsysteem

De grijperwagen is het meest geoptimaliseerde meet- en transportsysteem bij het bewerken van veel kleine producten. Wanneer de grijperwagen uw profiel aan het einde vastklemt, wordt de lengte onmiddellijk bepaald. De grijperwagen kan het zaagblad bereiken, waardoor hij ideaal is voor volautomatische productie. De combinatie met een afvoersysteem voor korte producten (SPRS) maakt het mogelijk om schoonsneden, restmateriaal en producten tot 1.400 mm automatisch te verwijderen. De grijperwagen heeft de unieke mogelijkheid om de klem automatisch te draaien voor het transport van verschillende profielen.

Opduwmeetwagen

De opduwmeetwagen is ons meest kosteneffectieve meetsysteem. De opduwmeetwagen volgt uw profiel en houdt de positie van het profiel in real-time bij. Het profiel wordt getransporteerd door aangedreven rollenbanen. Een duwer wordt vaak gebruikt in MSI-splitsystemen, waarbij een VB-zaagmachine achter een profiel boormachine wordt geplaatst.

Meetsysteem met aanslagwagen

De aanslagwagen is een uiterst snel meetsysteem waarmee het ook mogelijk is meerdere bundels profielen te kunnen zagen. Deze profielen worden tegen de aanslagplaat geplaatst om hun exacte positie te bepalen. Als vervolgens het profiel tussen de klemmen ligt, wordt de aanslagplaat opgetild en verplaatst zich naar de volgende positie, conform de VACAM-cycluslijst.

Bundelstop en bundelklem

Dankzij de bundelstop en bundelklem kunnen staalservicecentra de output aanzienlijk verhogen door tegelijkertijd meerdere profielen op lengte te zagen. De bundelstop zorgt voor een nauwkeurige lengte door alle profielen uit te lijnen, waarna de bundelklem alle profielen aan de bovenkant en zijkanten vastzet.

Diverse zaagtoepassingen

De VB-serie bandzaagmachine ondersteunt verschillende soorten zaagbladen met profielen die zijn ingebouwd in de VACAM-bedieningssoftware. Het verwisselen van zaagbladen is een eenvoudig proces en duurt minder dan 15 minuten. De gebruiksvriendelijke individuele zaaginstellingen kunnen in een oogwenk worden aangepast, waardoor de VB-serie uitermate flexibel is voor verschillende toepassingen. Daarnaast is een speciale modus voorzien om door dikke profielen te zagen om te voorkomen dat het zaagblad geblokkeerd raakt door de spanning van het profiel.

Volledig automatische profielverplaatsing

De volledig automatische profielverplaatsing maakt het mogelijk om de machine in een volledig automatische MSI-profielbewerkingslijn te integreren. Onze VACAM-software regelt de nokjes met sensoren of de heffers, waarbij profielen op de invoerrollenbaan worden getransporteerd en van de uitvoerrollenbaan. De geselecteerde producten worden automatisch uit de handelslengte geproduceerd Omdat de dwarstransporten in staat zijn om meerdere profielen te vervoeren, kan de machine een lange tijd zelfstandig werken.

Actief buffermanagement

Onze in-house ontwikkelde VACAM-software staat bekend om zijn hoge prestatie als het gaat om automatische materiaal handling en buffermanagement. Tijdens het proces stelt het actieve buffermanagement een prioriteitspositie veilig voor het eerste profiel in de lijn, terwijl de volgende profielen automatisch worden gebufferd. Door profielen continue richting de nullijn te schuiven, kunnen nieuwe profielen weer op de transporten worden geladen, waardoor de nullijn altijd wordt voorzien van nieuw materiaal. Dit verhoogt uw productiviteit en efficiëntie aanzienlijk, omdat machines niet in de stand-by-modus wachten op een volgend profiel of volgende productiebatch.

Automatische materiaalbewerking

Eén druk op de knop is alles wat u nodig hebt om te produceren. Na het importeren van standaard DSTV- of DSTV+-bestanden in de bewerkingslijst van onze VACAM-software, kan uw operator zich volledig richten op het laden en lossen van het systeem. Er is geen handmatige interventie nodig om de productiesnelheid van de machines bij te houden.

Eenvoudige bediening

Om een constante en efficiënte productie mogelijk te maken, biedt VACAM uw operators een uitgebreide en gebruiksvriendelijke interface. Een van de belangrijkste kenmerken van VACAM is de duidelijke scheiding tussen werkvoorbereiding, productie en handmatige machine activiteiten. Voor elke gebruiksmodus zijn de vereiste functies en gegevens binnen handbereik, zodat u taken in de juiste omgeving kunt uitvoeren. Onze VACAM-software wordt binnen de sector gewaardeerd om de compacte grafische weergave van het productieproces. Met VACAM hebt u een duidelijk overzicht van het proces, de productiestatus en, indien nodig, onmiddellijke toegang tot online assistentie.

VACAM-machine

Elke machine is uitgerust met onze intern ontwikkelde VACAM-besturingssoftware. Alle machines delen dezelfde “look-and-feel” wat uw leercurve significant reduceert. Binnen het open platform van VACAM kunnen productiegegevens eenvoudig worden uitgewisseld met ERP- en MRP-software van derden, met actuele inzichten in de voortgang van uw projecten. VACAM biedt een real-time grafische weergave van workflows en processen en analyseert geïmporteerde producten direct. De software adviseert automatisch de beste oplossing voor eventuele voorzienbare problemen. Zo wordt uw productie niet onderbroken, wat leidt tot een hogere efficiëntie en uptime van het systeem.

VACAM op kantoor

De VACAM-software wordt ook geleverd met een Office Edition. De VACAM Office Edition werkt op dezelfde manier als VACAM-besturings- en bedieningssoftware en is bedoeld om uw producten voor te bereiden voor productie. De gebruikersinterface is gericht op de voorbereidingsactiviteiten en biedt ook real-time inzicht in de materiaalbelasting op het systeem, zodat u uw productieproces kunt monitoren. Met VACAM Office is productieinformatie beschikbaar in het hele bedrijf.

VACAD Editor

De geïntegreerde VACAD Editor stelt uw operators in staat om de output te verbeteren door producten te creëren of het product snel te verbeteren en te corrigeren. De interface is eenvoudig te begrijpen en heeft een eenvoudige functionaliteit. Na enkele dagen training door Voortman kunnen de operators de voordelen van de VACAD Editor en VACAM volledig benutten.

Gerelateerde artikelen

  • Automatisering
  • Profielen
  • MSI
  • Staalbouw
  • Boren
  • Zagen

Boor-/zaagstraat: wat zijn de voordelen?

Lees het artikel
Back-to-back boor-/zaagstraat Gecombineerd zagen en boren

Lees meer

Bect SAS - Fabrice Bect - Frankrijk

“Het belangrijkste voordeel ten opzichte van onze vorige werkplaatsinrichting is dat we de productiviteit met 25% hebben verhoogd. We hebben betrouwbare en productieve machines gevonden die gemaakt zijn voor staalbouwers.”
Lees de klantervaring

Novopolotsk Technological steel structures plant - ШУРПАКОВ ИГОРЬ ГЕННАДЬЕВИЧ - Wit-Rusland

"Dit systeem helpt ons de productiekwaliteit te verbeteren en heeft een serieuze invloed op de assemblage. Dankzij de geautomatiseerde productie met Voortman machines kunnen we door een lagere prijs concurrerender zijn in onze markt.”
Lees de klantervaring

Cermont Sp. z.o.o. - Damian Cieślik - Polen

"In het verleden wachtten de lassers op het geprepareerde materiaal om te kunnen hechtlassen. Nu is de situatie juist omgekeerd, de productie is zo efficiënt en snel dat het bewerkte materiaal nu wacht op de assemblage.”
Lees de klantervaring

Leach Structural Steelwork Ltd. - Eric Leach - Verenigd Koninkrijk

"Het nieuwe systeem stelt ons in staat om onze bestaande arbeidskrachten effectiever te gebruiken. We kunnen hen nu in meer ploegen inzetten en bij meer machines. Dat kan onder bepaalde omstandigheden een capaciteitstoename van 50 tot 100 procent opleveren.”
Lees de klantervaring

J&D Pierce Contracts LTD. - Derek Pierce - Verenigd Koninkrijk

Het is een groot systeem met een hoge mate aan automatisering en vrijwel alles werkte meteen al perfect. Eenmaal opgeleverd overtrof de installatie mijn verwachtingen.
Lees de klantervaring
Voortman V630 Profielboren en frezen met drie assen

Lees meer
Voortman V631 Profielboren en frezen op hoge snelheid

Lees meer
  • Automatisering
  • Profielen
  • MSI
  • Plaat
  • Software
  • Staalbouw

Het ontwerpen van uw layout door een data gestuurde aanpak

Lees het artikel

Specificaties

Voortman VB Serie
  Voortman VB1050 Voortman VB1250
Werkbereik 0° inch 20 x 44 24 x 50
Werkbereik 15° inch 20 x 41-23/32 24 x 47-1/4
Werkbereik 30° inch 20 x 36-13/32 24 x 39-13/32
Werkbereik 45° inch 20 x 28 24 x 33-1/2
Werkbereik 60° inch 20 x 18-1/2 24 x 20
Invoersnelheid f/min 20 20
Aandrijving zaagband Pk 10 15
Snelheid zaagband f/min 130 - 400 130 - 400
Afmeting zaagband inch 2-1/8 x 1/16 2-5/8 x 1/1
Hellingshoek van zaagband
Gewicht lbs 18,750 22,000
