Voortman V807 | corte robotizado
Tu todo para un montaje perfecto
El Voortman V807 - Procesamiento de plasma robotizado - ofrece libertad para producir, cualquier Geometria que Tu necesites a partir del material en bruto. Donde procesos como Taladrar, Fresar, Serrar y Cortar con acetileno podrian estar restringidos por el Rango de opercaion o la velocidad, el procesado robotizado por plasma ofrece un sustituto eficiente capaz de manejar todos esos procesos mas rapidamente.
Copas, Agujeros de tornillos, Ranuras, Muescas, Biseles, Preparacion de soldaduras y Marcado de diseño - El sistema robotizado de corte termico de perfiles Voortman V807 puede procesarlo todo en una sola pasada con la capacidad de alcanzar los cuatro lados del material con una velocidad y precision excepcionales. El V807 combina todas estas funciones para ofrecer una impresionante ventaja económica sobre los sistemas dedicados de Taladrado, Fresado, Aserrado, Punzonado, Cizallamiento y Marcado de diseño. La combinación de estos procesamientos en una "máquina que lo hace todo" proporciona un retorno de la inversión más rápido con menos espacio en planta.
Más informaciónSABEMOS QUE ES MUCHO Y QUE LAS POSIBILIDADES SON ILIMITADAS
ASI QUE AQUI ESTA EL VOORTMAN V807 EN BREVE
El Voortman V807 es una máquina de Procesamiento de plasma robotizado que ofrece la libertad de producir varias Geometrias a partir de material en bruto. Puede realizar procesos como Taladrado, Fresado, Aserrado, Corte y Preparacion de soldadura con una velocidad y precision excepcionales.
El V807 combina todas estas funciones, proporcionando una ventaja economica sobre los sistemas dedicados. No se requiere programacion ya que la maquina importa facilmente archivos y permite editar y crear nuevos productos desde cero.
Los procesos avanzados estan automatizados, asegurando la continuidad y minimizando la dependencia del Operador. La máquina ha superado con éxito pruebas de calidad independientes, lo que garantiza ensamblajes sin errores y el cumplimiento de los estándares de calidad.
El sistema VACAM ofrece varias funciones de corte, como el cálculo automático de ángulos y la compensación de velocidad, para optimizar el proceso de corte y garantizar una calidad continua.
La máquina V807 está diseñada con el objetivo de ofrecer calidad a largo plazo mediante el uso de componentes de alta calidad y la integración con socios como Staubli para conseguir un robot de corte estable y eficiente. Además, la V807 ofrece flexibilidad para futuras ampliaciones, lo que la convierte en una opción ideal para los fabricantes que buscan ahorro de costes y capacidad de crecimiento.
APLICABLE EN TODAS LAS RANURAS
PROCESAR CUALQUIER FORMA
El V807 de Voortman - Procesamiento de plasma robotizado - ofrece libertad para producir cualquier geometría que necesite a partir del material en bruto. Donde los procesos como Taladrar, Fresar, Serrar y Cortar con acetileno podrían estar restringidos por el Rango de opercaion o la velocidad, el procesado por Plasma robotizado ofrece un reemplazo eficiente capaz de manejar todos esos procesos más rápidamente.
Copas, Agujeros de tornillos, Ranuras, Muescas, Biseles, Preparación de soldaduras y Marcado de diseños - puede procesarlo todo en una sola pasada con la capacidad de alcanzar los cuatro lados del material con una velocidad y precisión excepcionales.
PRECISIÓN CON ALTA CALIDAD
PROBADOS EN EN1090, ISO3, Y AISC
Un instituto de pruebas independiente ha sometido con éxito a nuestro robot de corte a varias pruebas. Nuestro V807 ha superado con éxito todas estas pruebas:
- Dureza
- Rugosidad superficial
- Calidad de los Agujeros de tornillos
- Dimensionamiento y Posicionamiento de los Agujeros de tornillos
- Perpendicularidad
Tu Flujo de trabajo libre de repeticiones, retrasos y ajustes manuales in situ.
SIN ERRORES SIGNIFICA FÁCIL MONTAJE
Los productos listos para montar le ahorrarán mucho tiempo y molestias, mientras que los costes precalculados Tu permanecen intactos. Nuestro objetivo es proporcionarle un proceso de ensamblaje sin fisuras que satisfaga sus elevados estándares y ofrezca productos finales sin errores y de calidad excepcional.
Los productos listos para el montaje son
Objetivo: la máxima calidad
Nuestro V807 está hecho para ofrecer calidad. Cada módulo y cada componente están al servicio de este objetivo. Por ello, esta máquina se ha ensamblado cuidadosamente sólo con los mejores componentes. Para ofrecer calidad, pero sobre todo para garantizar la calidad a largo plazo. Especialmente en el software, continuamos optimizando para poder realizar cortes más avanzados de forma más eficiente con una continuación o incluso un aumento de la calidad del producto.
LA W-AXIS TE CAMBIARÁ EL JUEGO
Cuando necesitas hacer el trabajo, necesitas una máquina que sea tan flexible como robusta. La V807 cumple en ambos frentes.
Su exclusivo eje de rotación en W ofrece una flexibilidad y estabilidad insuperables, lo que le permite abordar todos los lados de su material con facilidad. Obtenga resultados impecables con el eje W rígido y su robusto bastidor, eliminando las vibraciones para cortes precisos.
Mantenga su tiempo de actividad maximizado con todos los cables ocultos en los bastidores de acero y protegidos por el disco de rotación blindado (IP65 libre de polvo). El mantenimiento es sencillo gracias a las trampillas de acceso con bisagras que facilitan el acceso.
- Eje de rotación W que le permite cortar en cualquier ángulo
- Un bastidor resistente que elimina las vibraciones para cortes precisos
- Todos los cables ocultos en los bastidores de acero o protegidos por un disco de rotación blindado para una máxima protección contra el polvo y los residuos
- Tapillas de acceso con bisagras para facilitar el acceso al mantenimiento
EL SISTEMA ÚNICO DE RODILLOS DE MEDICIÓN DEVOORTMAN
El V807 se diseñó para que la producción fuera lo más precisa, repetible y eficiente posible con un diseño minimalista. Todo está en el interior, por lo que ocupa poco espacio. Esto hace que Tu utilices el espacio con una eficiencia óptima en tu Taller. Y aún hay más ventajas:
NO NECESITA ESPACIO EXTRA PARA CAMIONES DE MEDICIÓN
Esto significa un diseño general más pequeño, ya que no hay necesidad de espacio extra para aparcar un camión de medición. La máquina aloja toda la unidad de medición y fijación, lo que también hace que se adapte fácilmente a su instalación existente o a su colocación en exteriores.
ELIMINA LA NECESIDAD DE QUE UN CAMIÓN DE MEDICIÓN REGRESE CONSTANTEMENTE A SU POSICIÓN DE APARCAMIENTO
Esto hace posible la entrada temprana de perfiles, lo que puede aumentar enormemente la producción y la Salida.

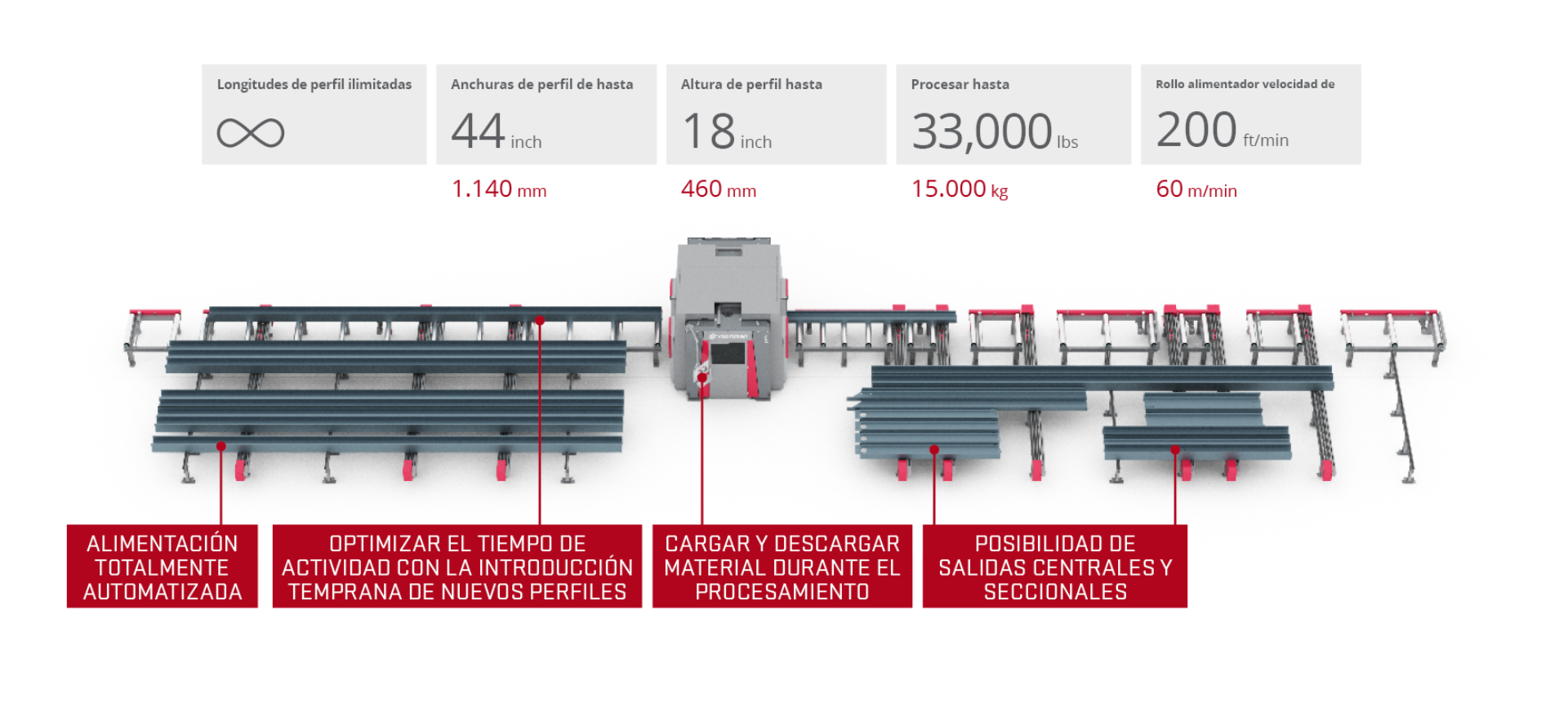

LONGITUDES DE PERFIL ILIMITADAS
Somos la única empresa que le permite trabajar con longitudes ilimitadas pero con gran precisión. Procesamiento de hasta 33.000 libras o 15.000 kilogramos. Con el sistema único de Voortman de Rollo de medicion / Rollo de pellizco, Tu no tienes limites.
REPETIBILIDAD, REPETIBILIDAD Y REPETIBILIDAD
Las mediciones lentas e inexactas deben evitarse. Cuando las ineficiencias juegan un papel importante con las carretillas de medición, a menudo se necesitan operaciones manuales para conseguir que la medición láser funcione.
Elegimos equipar la V807 con un sistema de rodillos de medición. Este sistema funciona en tandem con el Perfil de Tu producto y gracias a la tremenda presion de nuestro sistema de Fijacion hidraulico, la posibilidad de deslizamiento es minima. Esto es lo que Tu necesitas para una calidad constante en tu producción. Si quieres aplicar consistencia en tu producción, independientemente del turno o del Operador, Tu es la máquina que debes tener.
PRODUZCA DE FORMA MÁS INTELIGENTE
UTILIZA NUESTRA INTELIGENCIA INTEGRADA
Por supuesto, quieres la mayor continuidad posible en tus Procesamientos, pero puedes depender de los conocimientos de tus Operadores. Por eso hemos Automatizacion el mayor numero posible de procesos avanzados y tambien hemos incorporado muchas funciones inteligentes que proporcionan continuidad a Tu Operador. Se puede acceder a todas las funciones con una sola acción en la interfaz de VACAM en un claro panel táctil de 24". Todas las características y funcionalidades del software están incluidas en el Software de control VACAM suministrado.
SIEMPRE LOS PARAMETROS Y HERRAMIENTAS
Con VACAM, puede confiar en que siempre utilizamos el Amperaje adecuado para el trabajo, gracias a nuestros cálculos avanzados que tienen en cuenta el número de 'True-Holes' de Tu producto. Calculamos un Amperaje promedio que asegura la mejor Calidad de corte posible, a la vez que facilita y hace más eficiente el proceso. Y con 'EasyConnect' de Hypertherm, los cambios de herramientas son pan comido, más rápidos que los de cualquier otra marca.
¡Pero no nos detenemos ahí! Nuestra calibración automática de herramientas asegura que los parámetros del software estén perfectamente alineados con los valores físicos, garantizando una Calidad de corte de primera con sólo pulsar un botón.
¡Experimente un mayor retorno de la inversión y minimice el tiempo de inactividad con VACAM! Nuestro sistema garantiza que Tu siempre dispongas de los Parametros y Herramientas correctos, reduciendo la necesidad de paradas frecuentes y maximizando el tiempo productivo de Tu máquina.
PROPUESTA DE HERRAMIENTAS AUTOMÁTICAS
CALIBRACIÓN DEL ROBOT

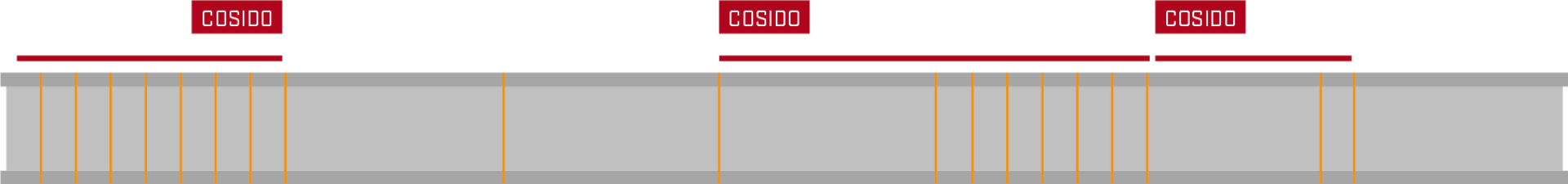

MEJORA DE LA EFICIENCIA CON EL PUNTEADO
Procesar Perfiles pesados en longitudes más cortas puede ser un verdadero reto. Por este motivo, nuestra función Stitching garantiza que todos los productos finales de menos de 1,4 metros salgan automáticamente como un todo. Esto significa que, en lugar de tener que entrar varias veces en la máquina para retirar los productos pesados, Tu Operador sólo tiene que descargar un único Perfil. Los productos finales se pueden separar en el lugar que se prefiera, minimizando las operaciones Logisticas y maximizando la eficiencia.Con VACAM, el Procesamiento por lotes es muy sencillo. Nuestro sistema escanea los productos y agrupa los más cortos empezando por la parte delantera del lote. Cuando la longitud total de un grupo supera la longitud máxima de cosido, el grupo se cierra y se inicia un nuevo grupo.
Entonces, ¿qué significa esto para Tu? Tu ya no tienes que ordenar tediosamente tus productos por longitud. Tu puedes dejar que VACAM haga todo el trabajo por ti para que puedas concentrarte en cosas más importantes.
MOVIMIENTOS SINCRÓNICOS PARA EL CORTE DE CASTELLADO
Presentamos nuestra innovadora tecnología de corte de castrado inteligente, que transforma el proceso de corte de castrado con un impresionante aumento del 20% de la velocidad en comparación con los métodos convencionales. Nuestra rapida CPU permite movimientos sincronizados de multiples ejes tanto del perfil como del robot, resultando en movimientos suaves y armonicos.
Con nuestro proceso de Almenado inteligente, Tu puedes trabajar con longitudes ilimitadas de material sin la necesidad de perder tiempo midiendo y Fijando de nuevo. Tu velocidad mejorada se traducirá en una reducción de las quemaduras, lo que se traducirá en un resultado más preciso y cualitativo. La eficiencia de nuestro sistema asegura un Procesamiento más rápido, proporcionando una mejora general en la productividad.
QUEMADURAS MÍNIMAS Y CALIDAD DE CORTE PERFECTA EN ALMENADOS
HASTA UN 20% MÁS RÁPIDO
LA INTEGRACIÓN ES SENCILLA

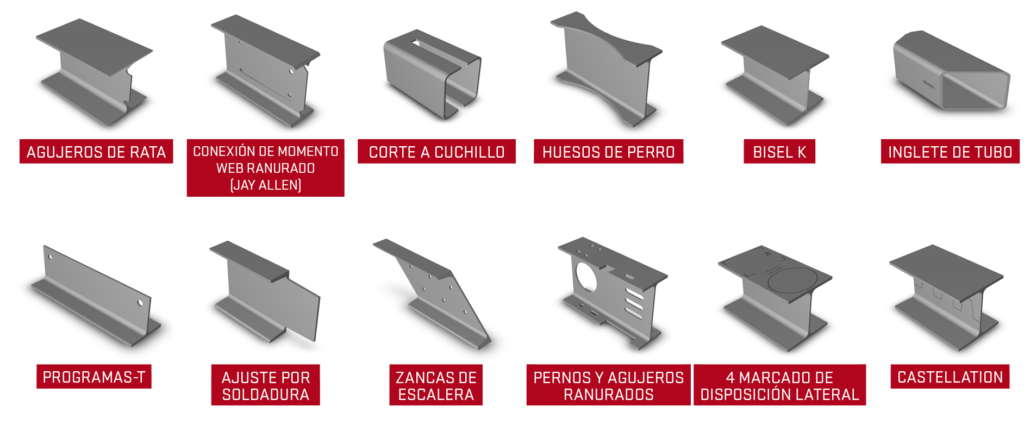

DSTV y DSTV+ (Anidado) importan y producen piezas y anidados sin necesidad de programación. VACAM también admite la creación manual de nestings óptimos basados en archivos DSTV individuales e incluso puede exportarlos como macros DSTV+ para facilitar la creación o edición de piezas en VACAM y en la máquina.
Bloqueos, eliminación de Bridas, anidados en T, Agujeros de rata, uniones sísmicas, Vigas almenadas, Biseles y mucho más puede ser creado con un solo clic de ratón. Las macros funcionan incluso en combinación con la importación DSTV mediante el reconocimiento automático de formas que pueden ser optimizadas con una macro específica.
ROI MÁS RÁPIDO DEL MERCADO
CAMINE HACIA UNA MAYOR PRODUCCIÓN
Nuestra V807 está diseñada para una entrega e instalación rápidas que satisfagan su demanda de mayor Salida lo antes posible. Con los componentes totalmente modulares y en gran parte integrados, Tu puedes ampliar facilmente la maquina con mas Automatizacion Logistica o agregar maquinas complementarias en un momento posterior a medida que tu negocio crezca.
PUEDE CONFIAR EN NUESTRO ENFOQUE IN-HOUSE
En Voortman, no sólo montamos su V807, sino que la fabricamos. En casa se lleva a cabo todo el proceso, desde el diseño hasta la instalación. Tu te beneficias de ello. Desde el montaje en casa y las pruebas exhaustivas hasta la producción en casa de nuestros robustos bastidores y armarios. Nosotros tenemos todo el control, Tu sabes que obtienes un producto de primera calidad.
Tampoco nos limitamos a fabricar algo que funcione, sino que hacemos algo que funcione para Tu. Por eso nuestro software se desarrolla completamente En casa y se lleva continuamente al límite. Periódicamente se lanzan nuevas actualizaciones, centradas en la comodidad del Operador y en maximizar el tiempo de actividad y la eficiencia de la máquina.
Nuestro vanguardista departamento de fabricación, donde se encuentra nuestro software, ofrece a nuestros clientes una experiencia de usuario única.
¿CÓMO EXPERIMENTARON OTROS
LA INSTALACIÓN
VÉALO POR TI MISMO:
¡EXPERIMENTA LA VELOCIDAD!
MÁXIME SUS CAPACIDADES CON NUESTRA FORMACIÓN ONLINE E IN SITU
Desbloquee todo el potencial de su V807 con nuestro programa de formación de primer nivel. No deje que la escasez de personal y la rotación obstaculicen su productividad: equipe a su equipo con los conocimientos y la experiencia que necesitan para sobresalir.
Nuestras sesiones de formación cubren tanto la teoría como la práctica, garantizando que los Operadores entienden el Flujo de trabajo al dedillo. Ofrecemos programas a medida que se adaptan al nivel de experiencia y a la disponibilidad de los Operadores, ya sea in situ o en nuestro vanguardista Centro de experiencia Voortman. Entre en un entorno que imita las condiciones operativas reales y disfrute de una formación totalmente centrada.
HASTA TU PRODUCCIÓN
VERSATILIDAD EN SU MEJOR FORMA
FABRICAMOS MAQUINAS QUE PUEDEN CRECER CON SU EMPRESA
La Maquina de corte termico robotizada Voortman V807 es como todas las demas maquinas entregadas con el Software de operacion VACAM, lo que significa que todas las maquinas hablan el mismo “idioma”. Esto hace que la V807 sea increíblemente versátil; puede formar parte de un nuevo diseño completo que incluya transportadores de rodillos y Transporte cruzado conectado a otras máquinas de Procesamiento Voortman, o como un centro de Procesamiento autónomo.
Trabajaremos con usted para encontrar una solución para cualquier situación a la que se enfrente - incluyendo la implementación en una línea de producción existente, o carga externa y transportadores de rodillos. El Sistema de medición de avance de rodillos está completamente integrado en la carcasa de la máquina y ofrece total libertad de planificación y ampliación en Tu Taller. Tu puedes empezar con un diseño pequeño y ampliar facilmente la maquina con mas Automatizacion Logistica o añadir maquinas complementarias en un momento posterior a medida que crece tu negocio. Voortman fabrica máquinas que pueden crecer con Tu empresa sin problemas cuando se necesita capacidad adicional sin aumentar los costes de mano de obra.

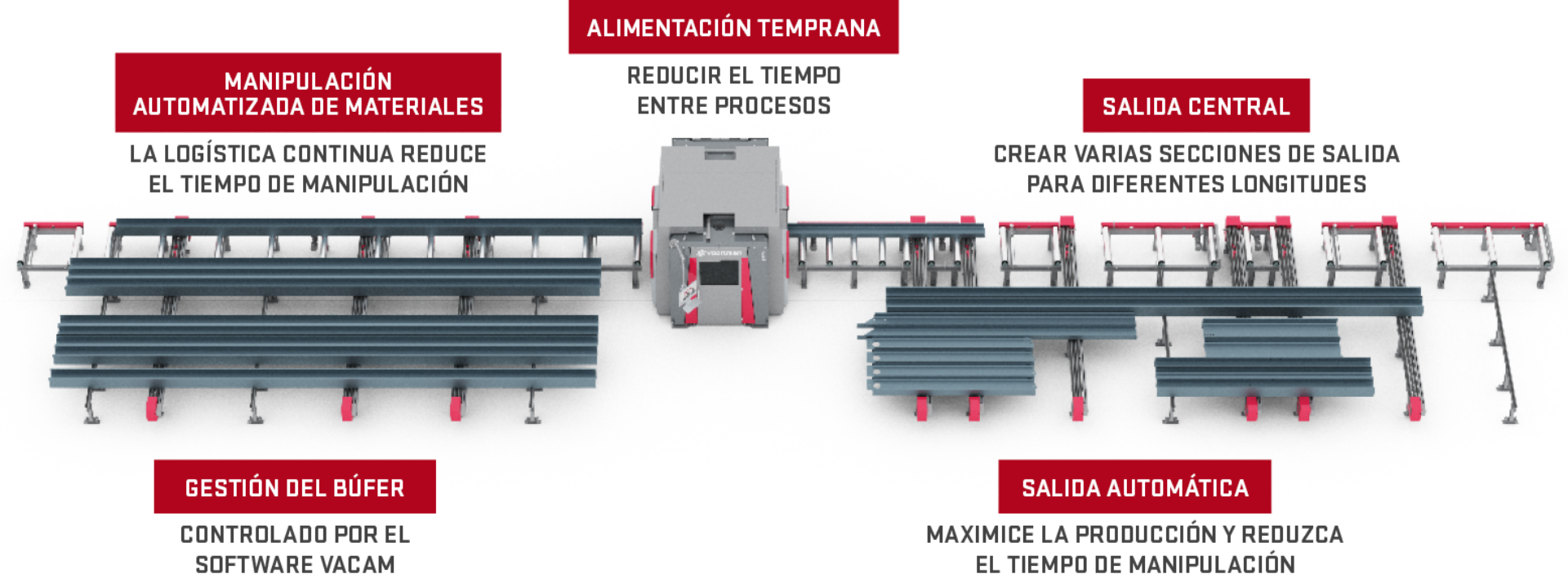

GESTIÓN DE BUFFER
La Automatizacion de la Entrada y Salida con Gestion de buffer puede mejorar significativamente la eficiencia y productividad de un sistema. Cuando se añaden transferencias transversales a la Entrada y Salida, los Perfiles se almacenan continuamente en buffer hacia la línea de referencia en la Entrada. Esto se traduce en un mayor rendimiento, dando a los Operadores la flexibilidad para asignar su tiempo a otras tareas.
MANEJO AUTOMATIZADO
Los Transportes cruzados, Transportadores de rodillos, Buffer de producto y sensores de material facilitan el movimiento fluido del material, eliminando operaciones que consumen tiempo y agilizando la Logistica. Con la entrada de materias primas en el sistema y la salida de productos totalmente procesados, estos eficientes procesos optimizan la productividad y minimizan los retrasos.
ENTRADA ANTICIPADA
Presentación de nuestras capacidades de detección de perfiles que permiten transiciones fluidas entre perfiles con nuestra innovadora función de entrada anticipada. Al tener el siguiente Perfil listo a la entrada de la máquina mientras se está Procesando el actual, Tu ahorras un valioso tiempo.
SALIDA CENTRADA
Los Perfiles, independientemente de su longitud, se alinean automáticamente en el centro con una Salida centrada. La utilización de una carretilla elevadora o una grúa simplifica el proceso de elevación, lo que aumenta la eficacia y el ritmo de trabajo.
SALIDA SECCIONAL
Organice y clasifique sus Perfiles con la Salida Seccional. Este eficaz sistema separa tus Perfiles en diferentes secciones en función de su longitud, peso o proyecto. Experimente periodos prolongados de producción autónoma y disfrute de un Flujo de trabajo de Posprocesamiento optimizado.
PRODUCCIÓN AUTÓNOMA
¡Tome el control de todas sus máquinas Voortman con nuestro Software de control VACAM! Nuestra interfaz fácil de usar permite a los Operadores manejar y cambiar de una máquina a otra sin esfuerzo. El nivel de Automatizacion de la V807 favorece periodos prolongados de funcionamiento sin supervision, concediendo asi a los Operadores la libertad de dedicar su tiempo a diferentes tareas.
SED ASOMBRADOS POR SU MODULARIDAD Y FLEXIBILIDAD
¿PERO QUÉ IMPLICA ESTA AUTOMATIZACIÓN PARA MI OPERADOR?
En una línea de Procesamiento Voortman totalmente automatizada, todo, desde el V807 hasta su manipulación de materiales, funciona de forma autónoma. Los Operadores no tienen que desplazar manualmente los materiales mediante joysticks. En su lugar, una combinación de sensores y software de comunicación puede gestionar las tareas, desde la carga del producto en bruto hasta la descarga de la pieza acabada en la Salida. Sin embargo, el control manual sigue siendo una opción, lo que permite a los Operadores intervenir manualmente cuando sea necesario.
Al igual que todas las máquinas Voortman, la V807 viene equipada con el Software de operacion VACAM, asegurando un "lenguaje" universal en todas las máquinas Voortman.
Al utilizar Tu V807 en una Linea de Procesamiento totalmente automatizada, equipada con hardware de alta calidad y software inteligente, se abre una puerta a la produccion eficiente y a los procesos intra-logisticos. Lo llamamos Integración de múltiples sistemas. Las máquinas están perfectamente conectadas a través de nuestro software VACAM, Transportes cruzados, Transportadores de rodillos, Buffer de producto y sensores de material. Se eliminan los lentos movimientos de material y los cuellos de botella, y la complicada Logistica es cosa del pasado.
Los productos en bruto entran por la entrada y los productos totalmente Procesados salen por la Salida. Las máquinas se comunican entre sí, y cada una de ellas es capaz de producir sin personal durante largos periodos de tiempo, lo que permite a un solo Operador supervisar varias máquinas a la vez.
Simplemente deje que el sistema haga el trabajo y aproveche las ventajas de la MSI y las soluciones de Voortman.
¿TÚ TAMBIÉN ESTÁS EXPERIMENTANDO
UNA ESCASEZ DE TRABAJADORES ESPECIALIZADOS?
CONOCE LA EFICACIA DE LOS PROCESOS DE SOLDADURA
REVOLUCIONANDO LA PRODUCTIVIDAD:
LA POTENCIA DE LA V807 Y EL GRANALLADO POST-CORTE
La V807 ha demostrado ser una incorporación revolucionaria para Cahill Structures. Esta máquina, con su capacidad para realizar el trabajo equivalente a cinco o seis hombres en un día, ha permitido a la empresa mantener los niveles de productividad incluso con una mano de obra de menor experiencia. Jamie está considerando la posibilidad de ampliar el funcionamiento de esta máquina a un segundo turno, con el objetivo de aumentar su producción diaria a un mínimo de 35 toneladas.
A diferencia del granallado de acero precortado, han descubierto que el granallado post-corte es significativamente más eficiente. Este método permite obtener acero listo para soldar, lo que supone un ahorro de tiempo y recursos incalculable. El proceso no deja Escoria y requiere un mínimo de astillado, ya que todo ha sido granallado. Este método innovador no sólo optimiza las operaciones, sino que también garantiza la máxima calidad de la Salida. Elimina la necesidad de que sus trabajadores más cualificados se dediquen a la laboriosa tarea de retirar la escoria, lo que permite aprovechar al máximo sus capacidades. Como diría James, este proceso cumple brillantemente su propósito.

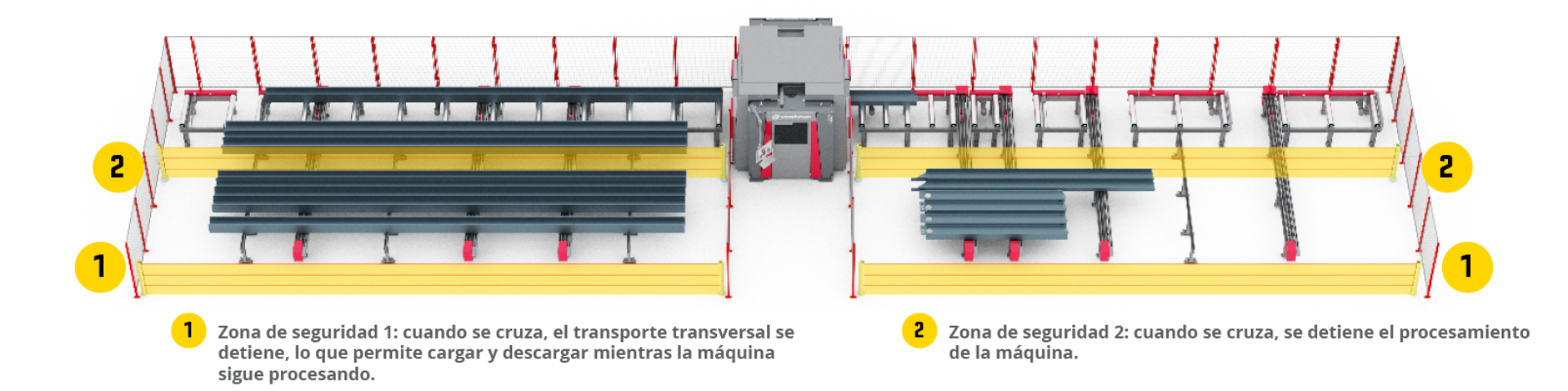

SEGURIDAD MÁXIMA = PRODUCCIÓN MÁXIMA
CARGA O DESCARGA FÁCIL DE PERFILES SIN TIEMPO DE PARADA DEL SISTEMA
AHORRO Y AÚN MUY EFICAZ
Las secciones de Entrada y Salida están equipadas con dobles Cortinas de luz. Esto permite al Operador activar con seguridad la primera Cortina de luz sin detener la producción en las máquinas o Transportadores de rodillos. La Cortina de luz más cercana al Transportador de rodillos sólo se activa si se activa la primera Cortina de luz. El transporte de Perfiles se detiene y permanece en espera cuando se activan ambas Cortinas de luz en una zona. En un sistema multizona, las demás zonas seguirán procesando y transportando materiales, reduciendo al mínimo el tiempo de inactividad.ESTO ES LO QUE OTROS PROPIETARIOS DE V807
DICEN SOBRE NUESTRO SERVICIO DE ATENCIÓN AL CLIENTE
Especificaciones
| Voortman V807 | ||
|---|---|---|
| Voortman V807 | ||
| Rango de opercaion | pulgadas | 3/8 x 2 – 18 x 44 |
| Anchura de la máquina | pulgada | 42 |
| Altura de la máquina | pulgada | 106 |
| Longitud de la máquina | pulgada | 146 |
| Peso de la máquina | lbs | 19,000 |
| Eje | (4 lados) | 6+1 |
| Peso máx. material | lbs | 33,000 |
| Velocidad máxima del robot | f/seg | 38 |
| Max. velocidad rollos de alimentacion | f/min | 197 |
| Especificaciones de la Unidad de extraccion de humos | ||
| Longitud | pulgada | 55 |
| Anchura | pulgada | 55 |
| Altura | pulgada | 82 |
| Caudal volumétrico del ventilador | cfm | 2.350 |
| Eficacia de separación | µm | 99,999% *0,5 |
| Nivel sonoro máximo | dBa | 75 |
| Numero de filtros | 4 | |
| Superficie filtrante por filtro | pies2 | 190 |
